Оглавление

AVR

Tiny13

Микроконтроллер: attiny13
Корпус: 8 - выводный PDIP

Назначение выводов:
1: PB5 ADC0 !Reset dW PCINT5
2: PB3 ADC3 CLKI PCINT3
3: PB4 ADC2 PCINT4
4: Gnd
5: PB0 MOSI AIN0 OC0A TXD PCINT0
6: PB1 MISO INT0 AIN1 OC0B RXD PCINT1
7: PB2 SCK ADC1 T0 PCINT2
8: Vcc

Резюме:

Высокопроизводительный 8-разрядный микроконтроллер на базе AVR RISC
Флэш-память ISP объемом 1 КБАЙТ с возможностью чтения во время записи,
EEPROM объемом 64 байта,
64 байта оперативной памяти,
6 линий ввода-вывода общего назначения,
32 рабочих регистра общего назначения,
1 х 8-разрядный таймер/счетчики,
2-канальный ШИМ,
1 компаратор,
внутренние и внешние прерыватели,
внутрисистемнопрограммируемые через порт SPI,
4-канальный 10-разрядный аналого-цифровой преобразователь,
программируемый сторожевой таймер со встроенным генератором,
Устройство работает в диапазоне 1,8-5,5 вольт.

Tiny85

Микроконтроллер: attiny85
Корпус: 8 - выводный PDIP

Назначение выводов:
1: PB5 ADC0 !Reset dW PCINT5
2: PB3 ADC3 !OC1B CLKI XTAL1 PCINT3
3: PB4 ADC2 OC1B CLKO XTAL2 PCINT4
4: Gnd
5: PB0 MOSI DI SDA AIN0 OC0A !OC1A AREF PCINT0
6: PB1 MISO DO AIN1 OC0B OC1A PCINT1
7: PB2 SCK USCK SCL ADC1 T0 INT0 PCINT2
8: Vcc

Резюме:


Высокопроизводительный 8-разрядный микроконтроллер на базе AVR RISC
Флэш-память ISP объемом 4 КБАЙТ с возможностью чтения и записи,
512 байт EEPROM,
512 байт RAM,
6 линий ввода-вывода общего назначения,
32 рабочих регистра общего назначения,
2 8-разрядных таймера/счетчика,
4-канальный ШИМ (по 2 на таймер),
1 компаратор,
внутренние и внешние прерывания,
поддержка внутрисистемного программирования через порт SPI,
4-канальный 10-разрядный аналого-цифровой преобразователь,
программируемый сторожевой таймер со встроенным генератором,
Устройство работает в диапазоне 1,8-5,5 вольт.

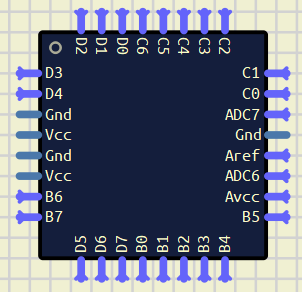

Mega8

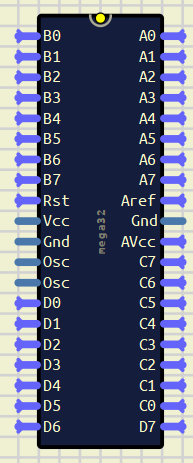

Mega32

Микроконтроллер: ATmega32
Корпус: 40 выводов PDIP

Назначение выводов:
1: PB0 XCK0 T0
2: PB1 T1
3: PB2 AIN0 INT2
4: PB3 AIN1 OC0
5: PB4 !SS
6: PB5 MOSI
7: PB6 MISO
8: PB7 USCK
9: Reset
10: Vcc
11: Gnd
12: XTAL2
13: XTAL1
14: PD0 RXD0
15: PD1 TXD0
16: PD2 INT0
17: PD3 INT1
18: PD4 OC1B
19: PD5 OC1A
20: PD6 ICP1
21: PD7 OC2A
22: PC0 SCL
23: PC1 SDA
24: PC2 TCK
25: PC3 TMS
26: PC4 TDO
27: PC5 TDI
28: PC6 TOSC1
29: PC7 TOSC2
30: AVCC
31: Gnd
32: AREF
33: PA7 ADC7
34: PA6 ADC6
35: PA5 ADC5
36: PA4 ADC4
37: PA3 ADC3
38: PA2 ADC2
39: PA1 ADC1
40: PA0 ADC0

Резюме:

Высокопроизводительный 8-разрядный микроконтроллер на базе AVR RISC
32 КБ ISP флэш-памяти с возможностью чтения во время записи,
1 КБ EEPROM,
2 КБ SRAM,
32 линии ввода-вывода общего назначения,
32 рабочих регистра общего назначения,
интерфейс JTAG для встроенной отладки/программирования,
2 х 8-разрядных и 1 х 16-разрядных таймера/счетчика с режимами сравнения,
внутренние и внешние прерывания,
последовательный программируемый интерфейс USART,
универсальный последовательный интерфейс (USI) с датчиком состояния запуска,
8-канальный 10-разрядный аналого-цифровой преобразователь,
программируемый сторожевой таймер со встроенным генератором,
Последовательный порт SPI,
пять программно выбираемых режимов энергосбережения.

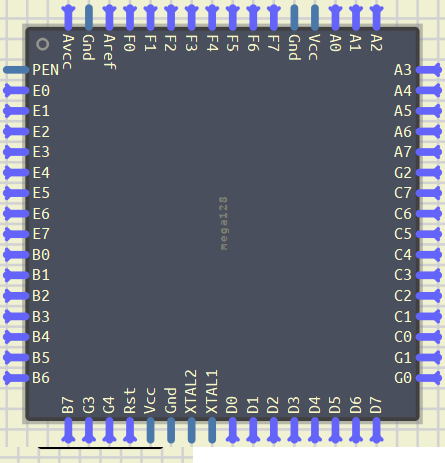

Mega128

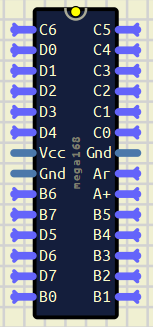

Mega168

Микроконтроллер: ATmega168
Корпус: 28 - выводный PDIP

Назначение выводов:
1: Reset
2: PD0 RXD0 PCINT16
3: PD1 TXD0 PCINT17
4: PD2 INT0 PCINT18
5: PD3 INT1 OC2B PCINT19
6: PD4 T0 XCK0 PCINT20
7: Vcc
8: Gnd
9: PB6 TOSC1 XTAL1 PCINT6
10: PB7 TOSC2 XTAL2 PCINT7
11: PD5 T1 OC0B PCINT21
12: PD6 AIN0 OC0A PCINT22
13: PD7 AIN1 PCINT23
14: PB0 ICP1 CLKO PCINT0
15: PB1 OC1A PCINT1
16: PB2 !SS OC1B PCINT2
17: PB3 MOSI OC2A PCINT3
18: PB4 MISO PCINT4
19: PB5 USCK PCINT5
20: AVCC
21: AREF
22: Gnd
23: PC0 ADC0 PCINT8
24: PC1 ADC1 PCINT9
25: PC2 ADC2 PCINT10
26: PC3 ADC3 PCINT11
27: PC4 ADC4 SDA PCINT12
28: PC5 ADC5 SCL PCINT13

Резюме:
Высокопроизводительный 8-разрядный микроконтроллер на базе AVR RISC
16 КБ флэш-памяти ISP с возможностью чтения во время записи,
512 байт EEPROM,
1 КБ SRAM,
23 линии ввода-вывода общего назначения,
32 рабочих регистра общего назначения,
2 8-разрядных и 1 16-разрядных таймера/счетчика с режимами сравнения,
6-канальный ШИМ,
1 компаратор,
внутренние и внешние прерывания,
1 последовательный программируемый USART,
1 байтовый 2-проводной последовательный интерфейс,
1 последовательный порт SPI,
6-канальный 10-разрядный аналого-цифровой преобразователь,
программируемый сторожевой таймер со встроенным генератором,
5 программно выбираемых режимов энергосбережения.
Устройство работает в диапазоне напряжения 1,8-5,5 в.

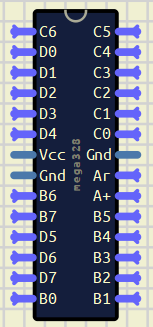

Mega328

Микроконтроллер: ATmega328
Корпус: 28 - выводный PDIP

Назначение выводов:
1: Reset
2: PD0 RXD0 PCINT16
3: PD1 TXD0 PCINT17
4: PD2 INT0 PCINT18
5: PD3 INT1 OC2B PCINT19
6: PD4 T0 XCK0 PCINT20
7: Vcc
8: Gnd
9: PB6 TOSC1 XTAL1 PCINT6
10: PB7 TOSC2 XTAL2 PCINT7
11: PD5 T1 OC0B PCINT21
12: PD6 AIN0 OC0A PCINT22
13: PD7 AIN1 PCINT23
14: PB0 ICP1 CLKO PCINT0
15: PB1 OC1A PCINT1
16: PB2 !SS OC1B PCINT2
17: PB3 MOSI OC2A PCINT3
18: PB4 MISO PCINT4
19: PB5 USCK PCINT5
20: AVCC
21: AREF
22: Gnd
23: PC0 ADC0 PCINT8
24: PC1 ADC1 PCINT9
25: PC2 ADC2 PCINT10
26: PC3 ADC3 PCINT11
27: PC4 ADC4 SDA PCINT12
28: PC5 ADC5 SCL PCINT13

Резюме:
Высокопроизводительный 8-разрядный микроконтроллер на базе AVR RISC
32 КБ флэш-памяти ISP с возможностью чтения и записи,
1024 Байт EEPROM,
2 КБ SRAM,
23 линии ввода-вывода общего назначения,
32 рабочих регистра общего назначения,
2 х 8-разрядных, 1 х 16-разрядных таймера/счетчика с режимами сравнения,
6-канальный ШИМ,
1 компаратор,
внутренние и внешние прерывания,
1 последовательный программируемый USART,
1 байтовый 2-проводной последовательный интерфейс,
1 последовательный порт SPI,
6-канальный 10-разрядный аналого-цифровой преобразователь,
программируемый сторожевой таймер со встроенным генератором,
5 программно выбираемых режимов энергосбережения.
Устройство работает в диапазоне 1,8-5,5 вольт.
