Анимация схемы

Вы можете активировать анимацию схемы в настройках схемы.

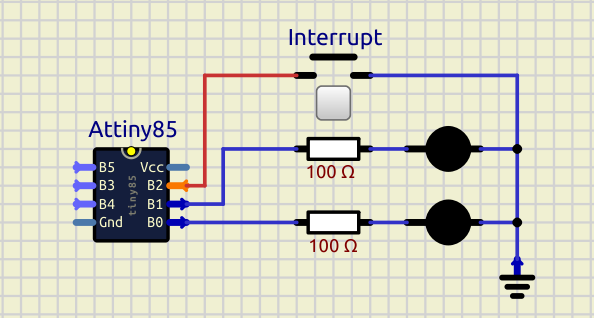

Анимация схемы окрашивает провода и выводы для обозначения логических состояний и характеристик выводов.



Провода:


Цвет провода обозначает логическое состояние:

  • Красный: высокий уровень (V > 2.5 В).
  • Синий: низкий уровень (V < 2.5 В).


Шины всегда отображаются зеленым цветом с более толстой линией.

Выводы:

Режимы выводов обозначаются их формой:
Стрелка указывает направление, а половинная стрелка обозначает открытый сток.

Цвета выводов также обозначают логические состояния, но разные режимы выводов используют разные цвета:
Красный, оранжевый, зеленый для высоких состояний и оттенки синего для низких состояний.

Неопределен:Вход:Выход:Выход с открытым истоком:

Ативный

Низкий

Низкий

Низкий уровень сигнала

Неативный

Высокий

Высокий

Плавающий низкий

Плавающий высокий
