Связанные компоненты

Эта функция доступна только начиная с версии 1.1.0.

Связывание — это способ организации взаимодействия компонентов без их физического соединения в цепи.
Когда вы связываете два или более компонента, связующий или «активный» компонент будет выполнять некоторые действия над связанными компонентами, обычно отправляя им данные.

Например, вы можете связать переменный резистор с несколькими потенциометрами. Тогда, когда вы регулируете положение переменного резистора, все освязанные потенциометры будут автоматически установлены в то же положение.

Способность связываться с другими компонентами есть только у некоторых компонентов.

Большинство компонентов могут быть связаны, но лишь некоторые могут выполнять действия.

Чтобы связать два компонента:
Щёлкните правой кнопкой мыши на связующем компоненте и выберите «Link to Component» (Связать с компонентом).

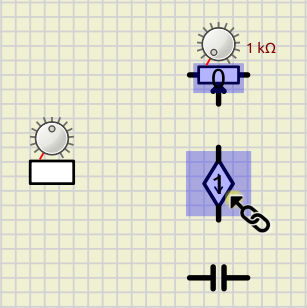

Курсор мыши изменится на:
Выберите компоненты для связывания, щёлкая по ним.
Синий квадрат с номером будет указывать на то, что компонент связан.



Чтобы разорвать связь, щелкните повторно по любому связанному компоненту.

Чтобы прекратить процесс связывания, щелкните на любой пустой области схемы — курсор вернется в нормальное состояние.

Может связываться со следующими компонентами:

• Переменный резистор - Передаёт значение в диапазоне от Мин. до Макс. значения (указаны в свойствах).
• Текстовый компонент - Отображает метку значения от связанных компонентов.
  Синтаксис: $dataN (где N = индекс компонента).
• Светодиод / Диод - Передаёт значение текущего потока, протекающего через компонент (для 40 мА передается 0.040).
• Двигатель постоянного тока - Передаёт значение от 0 до 1000, соответствующее углу поворота (1000 = 360º).
• Шаговый двигатель - Передаёт значение от 0 до 1000, соответствующее углу поворота (1000 = 360º).
• Скриптовый компонент - Может передавать любое значение из скрипта (число с плавающей точкой double или строку string).

Могут быть связаны (приёмники):

• Регуляторы (Потенциометр, Переменный резистор, Резистивные датчики):
  Могут получать значение (сопротивление, освещённость и т.д.) или положение регулятора:
  i = 0: установить положение регулятора (0-1000)
  иначе: установить значение сопротивления.
• Текстовый компонент:
  Может добавлять или устанавливать текст:
  i = 0: установить текст.
  иначе: добавить (дописать) текст.
• 7-сегментный индикатор:
  Может получать значение для отображения или состояние сегментов вкл/выкл:
  i = 0: отобразить значение (0-F).
  иначе: 1 бит на каждый сегмент.
• Генератор тактовых импульсов и сигналов:
  Может получать значение частоты.
• Потенциометр:
  Может получать значение сопротивления или значение регулятора.
  i = 0: Значение сопротивления, иначе: Значение регулятора.
• Конденсатор:
  Может получать ёмкость в процентах (от 0 до 1000 = от 0 до 100%).
• Катушка индуктивности:
  Может получать индуктивность в процентах (от 0 до 1000 = от 0 до 100%).
• Управляемый источник:
  Может получать управляющее напряжение или ток.
• Скриптовый компонент:
  Может получать числовое (double) или строковое (string) значение.

Ресурсы:

• Linked Dev
• Forum discussion
• Video Linking Text component to To other components.
