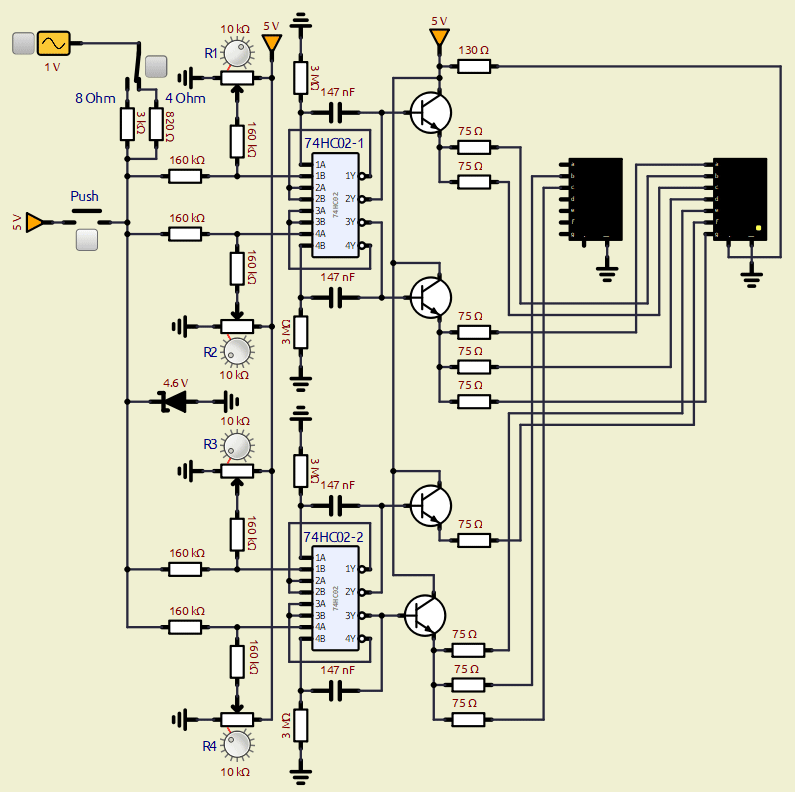

Пиковый индикатор мощности звуковой частоты
Он индицирует четыре градации выходной мощности усилителя (1, 3, 9 и 18 Вт) на нагрузках сопротивлением 4 и 8 Ом. Время индикации - не менее 0,5 секунды, даже если длительность перегрузки составляет всего 10 микросекунд.
Наладка:
1. Переключатель установить в положение 4 Ом.
2. Подать на вход постоянное напряжение 2 В, вращать R1 до загорания цифры 1.
3. Подать на вход постоянное напряжение 3,46 В, вращать R2 до загорания цифры 3.
4. Подать на вход постоянное напряжение 6 В, вращать R3 до загорания цифры 9.
5. Подать на вход постоянное напряжение 8,49 В, вращать R4 до загорания цифры 18.
6. Переключить в положение 8 Ом.
7. Подать на вход постоянное напряжение 2,83 В, заменить постоянный резистор 3 кОм переменным, вращать до загорания цифры 1.
8. Замерить сопротивление на этом переменном резисторе и заменить его на постоянный.
P.S.: кнопка Push служит только для первоначального запуска схемы в симуляторе. В реальном устройстве эта кнопка не нужна. Здесь в симуляции можно подать на вход звуковой файл wav и изменяя напряжение амплитуды сигнала, проследить как отрабатывает этот пиковый индикатор. Правда симулятор с большим трудом справляется с этой задачей.
