Kosmonavt
Re: Симулятор схем SimulIDE
#121
Технический Директор
Зарегистрирован:
08.02.2009 21:08
Из: Днестровск
Сообщений: 2697
Не в сети
Импульсный усилитель низкой частоты на Arduino
Здесь внешний аудиосигнал из выхода наушников от mp3-млеера управляет программным симметричным генератором прямоугольных импульсов с периодом в одну микросекунду. Качество звучания можно послушать из архива к сообщению.
bool _gen1I = 0;
bool _gen1O = 0;
unsigned long _gen1P = 0UL;
void setup()
{
    pinMode(8, INPUT_PULLUP);
    pinMode(4, OUTPUT);
    digitalWrite(4, 0);
}
void loop()
{
    //Плата:1
    if ((digitalRead (8)))
    {
         if (! _gen1I)
        {
            _gen1I = 1;
            _gen1O = 1;
            _gen1P = micros();
        }
    }
     else
    {
        _gen1I = 0 ;
        _gen1O= 0;
    }
    if (_gen1I)
    {
          if (_isTimerMicros (_gen1P , 1))
        {
             _gen1P = micros();
            _gen1O = ! _gen1O;
        }
    }
    digitalWrite(4, _gen1O);
}
bool _isTimerMicros(unsigned long startTime, unsigned long period)
{
    unsigned long currentTime;
    currentTime = micros();
    if (currentTime>= startTime)
    {
        return (currentTime>=(startTime + period));
    }
     else
    {
        return (currentTime >=(4294967295-startTime+period));
    }
}

Прикреплённый файл:


gif  Low-frequency amplifier on Arduino.gif (26.53 KB)
290_6945914022c0c.gif 602X697 px
zip УНЧ на Arduino.zip Размер: 846.64 KB; Просмотры: 39

Отправлено: 19.12.2025 20:58


Kosmonavt
Re: Симулятор схем SimulIDE
#122
Технический Директор
Зарегистрирован:
08.02.2009 21:08
Из: Днестровск
Сообщений: 2697
Не в сети

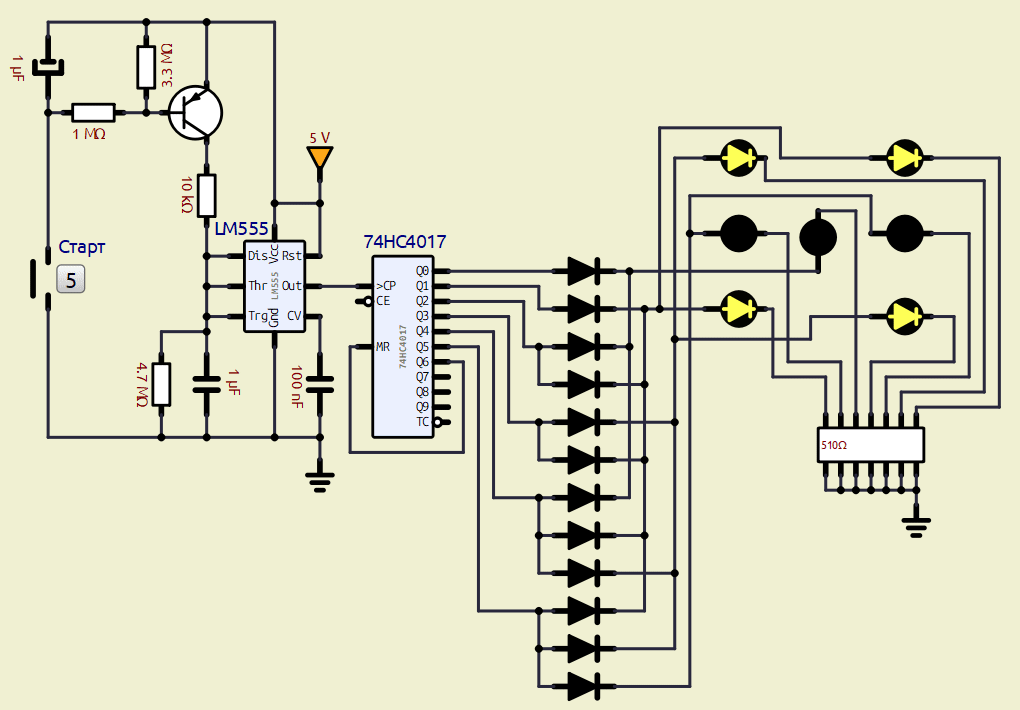

Электронный кубик на LM555 и 74HC4017

Прикреплённый файл:


gif  Electronic cube 2.gif (736.35 KB)
290_694efd92e9a55.gif 1020X710 px
zip Electronic cube 2.zip Размер: 3.73 KB; Просмотры: 9

Отправлено: 27.12.2025 0:26
