Паяльник с цифровой индикацией температуры

Написал MACTEP 11.01.2010 12:50:00 (Просмотров: 25841)

Страничка Горева

Особенность паяльника в керамическом нагревательном элементе - в холодном состоянии его сопротивление менее 2 Ом, а в нагретом более 12 Ом. Поэтому при включении паяльника он потребляет ток более 10 А. Зато паяльник выходит на рабочую температуру после включения за несколько секунд.



Это заставило применить довольно мощный трансформатор. Трансформатор намотан на тороидальном магнитопроводе от ЛАТРа. Попутно в корпус смонтирован регулируемый блок питания 1,2-20 В 10 А на микросхеме LT1038 CK в корпусе ТО-3 с встроенной тепловой и токовой защитой. Для задания выходного напряжения на передней панели установлен прецезионный 10 оборотный потенциометр.

Блок питания создан для паяльника 24 В фирмы ERSA с встроенной термопарой.

Для индикации температуры и выходного напряжения применен готовый модуль с ЖКИ типа DVM-Modul 210







Для достижения высокой точности поддержания температуры в схеме регулятора использована ШИМ. Для комутации тока в паяльник применено электронное реле с опторазвязкой и комутаций в бестоковую паузу типа S 202 SE2



Корпус выполнен из 2 шт. алюминиевого проката П-образной формы с ребрами для охлаждения. На нижней части смонтированы все элементы - трансформатор, выпрямительный мост и пр. Вторая часть является крышкой. Весь корпус выполняет роль теплоотвода .







12
Комментарии принадлежат их авторам. Мы не несем ответственности за их содержание.
 Паяльник с цифровой индикацией температуры
Студент
Студент
Дата регистрации: 02.04.2011
Откуда:
Сообщений: 6
не в сети
Добрый день
Нужна схема вольтметра для зтой схемы, если можно,
печатные платы, на станцыю и вольтметр.
 Паяльник с цифровой индикацией температуры
Администратор
Администратор
Дата регистрации: 07.08.2008
Откуда: Тирасполь
Сообщений: 7031
не в сети
В качестве вольтметра использован готовый модуль DVM-modul 210
Открыть изображение в новом окне
 Паяльник с цифровой индикацией температуры
Абитуриент
Абитуриент
Дата регистрации: 27.08.2012
Откуда: Вильнюс
Сообщений: 2
не в сети

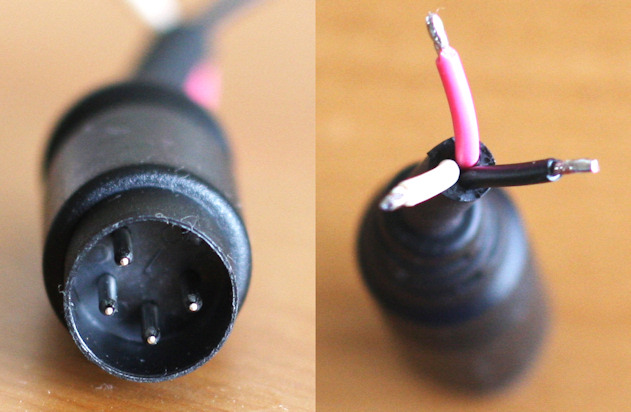

Скажите пожалуйста, у Вас паяльник ERSA Basic tool 80/811 к станции подключен трехжильным кабелем или четырехжильным ? Хочу подключить паяльник ERSA RT80, но не знаю как это сделать, так как у него трехжильный кабель. Куда подключается нагреватель а куда термопара.

Открыть изображение в новом окне


Открыть изображение в новом окне


Открыть изображение в новом окне
 Паяльник с цифровой индикацией температуры
Администратор
Администратор
Дата регистрации: 07.08.2008
Откуда: Тирасполь
Сообщений: 7031
не в сети
В схеме использован паяльник с отдельными выводами термопары и нагревательного элемента.
В вашем случае без изменения схемы подключить не получится.
 Паяльник с цифровой индикацией температуры
V.I.P.
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 2589
не в сети
"Поэтому при включении паяльника он потребляет ток более 10 А. Зато паяльник выходит на рабочую температуру после включения за несколько секунд.
Это заставило применить довольно мощный трансформатор. "
Для 10 секундного прогрева неоправданно применять столь мощный транс. За 10 секунд он не успеет сгореть. Китай протестует.
 Паяльник с цифровой индикацией температуры
Технический Директор
Технический Директор
Дата регистрации: 17.07.2010
Откуда: Спиртогонск
Сообщений: 2088
не в сети
Маломощный просто не потянет. Просадка напруги будет такая, что о 10 секундах мечтать не стоит
 Паяльник с цифровой индикацией температуры
Абитуриент
Абитуриент
Дата регистрации: 27.08.2012
Откуда: Вильнюс
Сообщений: 2
не в сети
Если цель разогнать паяльник за 10 секунд, возможно такой трансформатор оправдывается, но не уверен что нагревательный элемент такой любитель-экстремал и будет долго жить. Сама ERSA разгоняет такой и похожие паяльники за 40 секунд.

О паяльной станции ERSA RDS80 c паяльником RT80 в документации написанно:

Power: 80 W at 350°C
Preheating power: 290 W
Preheating time: approx. 40 s (to 280°C)

И при таких режимах ставит 80 VA трансформатор.

Открыть изображение в новом окне


Открыть изображение в новом окне
