 Re: Симулятор схем SimulIDE |
||
|---|---|---|
|
Технический Директор

Зарегистрирован:
08.02.2009 21:08 Из: Днестровск
Сообщений:
2620
 |
По быстрому проверил работу осциллографа из . Всё работает как и заявлено, но симулятор не справляется с правильным отображением осциллограммы.
Прикреплённый файл:  simulide_mpFkICphlk.gif (152.71 KB)  Oscillograf.zip Размер: 311.50 KB; Просмотры: 14
Отправлено: 22.10 16:44
|
|
|
Re: Симулятор схем SimulIDE |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
08.02.2009 21:08 Из: Днестровск
Сообщений:
2620
|
Запустились, не с первого раза, часы в симуляторе из , после того как микросхема U2 (TPIC6B595) была заменена связкой "74XX93 + BCDToDec". И всё равно в симуляторе эта схема не работает как надо - часы идут слишком быстро, анимация матрицы глючит. Остальное: настройки, звуковой сигнал, датчики температуры - работают нормально.
Прикреплённый файл: simulide_vZZZcfmlww.gif (885.29 KB) Часы на трех светодиодных матрицах.zip Размер: 14.99 KB; Просмотры: 14
Отправлено: 23.10 3:33
|
|
|
Re: Симулятор схем SimulIDE |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
08.02.2009 21:08 Из: Днестровск
Сообщений:
2620
|
Ещё вариант замены в симуляторе TPIC6B595:
Прикреплённый файл: simulide_YhGWBvdhps.gif (939.22 KB)
Отправлено: 25.10 15:14
|
|
|
Re: Симулятор схем SimulIDE |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
08.02.2009 21:08 Из: Днестровск
Сообщений:
2620
|
То же самое, но с транзисторами:
Прикреплённый файл: simulide_7XWsbZWTC7.gif (976.55 KB)
Отправлено: 25.10 22:13
|
|
|
Re: Симулятор схем SimulIDE |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
08.02.2009 21:08 Из: Днестровск
Сообщений:
2620
|
Прикреплённый файл: simulide_f3ObIOUAmC.gif (67.32 KB) Dvuhzonnqy termometr na PIC-kontrollere.zip Размер: 9.80 KB; Просмотры: 9
Отправлено: 25.10 22:52
|
|
|
Re: Симулятор схем SimulIDE |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
08.02.2009 21:08 Из: Днестровск
Сообщений:
2620
|
. Здесь в архиве прошивка pro481v301ufo.
Прикреплённый файл: Ogni NLO na PIC16F628A.zip Размер: 5.64 KB; Просмотры: 9 simulide_7ZW1JhnXmc.gif (285.34 KB)
Отправлено: 26.10 0:18
|
|
|
Re: Симулятор схем SimulIDE |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
08.02.2009 21:08 Из: Днестровск
Сообщений:
2620
|
Прикреплённый файл: Prostoy universalnqy termostat.zip Размер: 3.96 KB; Просмотры: 8 simulide_0Ba8Sm4oy1.gif (373.88 KB)
Отправлено: 26.10 1:33
|
|
|
Re: Симулятор схем SimulIDE |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
08.02.2009 21:08 Из: Днестровск
Сообщений:
2620
|
Отправлено: Вчера 18:15
|
|
|
Re: Симулятор схем SimulIDE |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
08.02.2009 21:08 Из: Днестровск
Сообщений:
2620
|

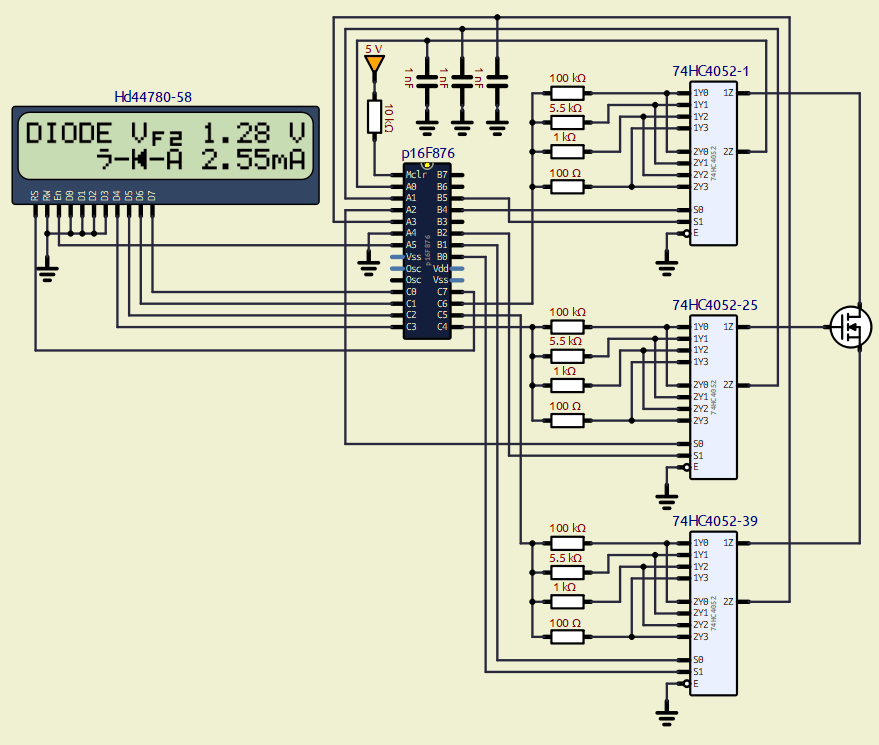

У меня этот проект, почему-то, не заработал как надо в данном симуляторе. Не знаю в чём дело. Хотя в Протеусе 7.1 работает нормально. Прикреплённый файл: simulide_c5fEwg4uDH.gif (86.21 KB) Izmeritel' parametrov poluprovodnikovyh priborov na PIC16F876.zip Размер: 34.12 KB; Просмотры: 5
Отправлено: Вчера 21:20
|
|
|
Re: Симулятор схем SimulIDE |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
08.02.2009 21:08 Из: Днестровск
Сообщений:
2620
|

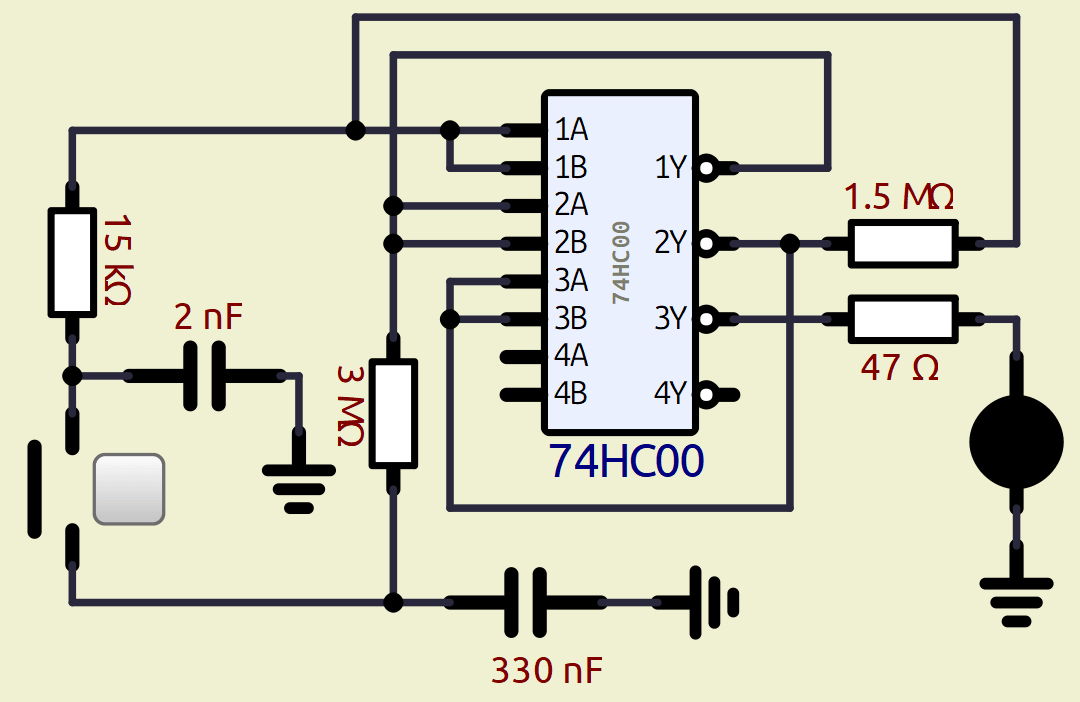

Пока хватит о микроконтроллерах, вспомним о немного простых вещах. Схема управления нагрузкой одной кнопкой.
Прикреплённый файл: simulide_9pOnqixPZ6.gif (57.61 KB) Upravlenie odnoj knopkoj.zip Размер: 1.56 KB; Просмотры: 3
Отправлено: Сегодня 16:01
|
|
