Пиковый индикатор мощности звуковой частоты
Он индицирует четыре градации выходной мощности усилителя (1, 3, 9 и 18 Вт) на нагрузках сопротивлением 4 и 8 Ом. Время индикации - не менее 0,5 секунды, даже если длительность перегрузки составляет всего 10 микросекунд.
Наладка:
1. Переключатель установить в положение 4 Ом.
2. Подать на вход постоянное напряжение 2 В, вращать R1 до загорания цифры 1.
3. Подать на вход постоянное напряжение 3,46 В, вращать R2 до загорания цифры 3.
4. Подать на вход постоянное напряжение 6 В, вращать R3 до загорания цифры 9.
5. Подать на вход постоянное напряжение 8,49 В, вращать R4 до загорания цифры 18.
6. Переключить в положение 8 Ом.
7. Подать на вход постоянное напряжение 2,83 В, заменить постоянный резистор 3 кОм переменным, вращать до загорания цифры 1.
8. Замерить сопротивление на этом переменном резисторе и заменить его на постоянный.
P.S.: кнопка Push служит только для первоначального запуска схемы в симуляторе. В реальном устройстве эта кнопка не нужна. Здесь в симуляции можно подать на вход звуковой файл wav и изменяя напряжение амплитуды сигнала, проследить как отрабатывает этот пиковый индикатор. Правда симулятор с большим трудом справляется с этой задачей.

Прикреплённый файл:

---


Pikovqy indikator vqhodnoy moschnosti ZCH.zip Размер: 5.01 KB; Просмотры: 11

Измеряем температуру RGB лентой
Вернёмся к нашим микроконтроллерам. На мой взгляд - прекрасный проект.

Прикреплённый файл:

---


Izmerjaem temperaturu.zip Размер: 4.44 KB; Просмотры: 14

Навеяло из переключателя трёх гирлянд

Прикреплённый файл:

---


Perekljuchatel trjoh girljand v1.1.zip Размер: 1.77 KB; Просмотры: 11

Быстрая проверка биполярных транзисторов
Порядок работы:
1. Подключить тестируемый транзистор к первому или второму гнезду.
2. Нажать TEST.
Если транзистор подключен правильно, дисплей покажет: Correct (исправный), структуру (npn или pnp) и порядок чередования выводов транзистора. Иначе покажет Wrong (неправильный).
Если транзистор неисправен, дисплей покажет Wrong.

Прикреплённый файл:

---

  Bqstraja proverka tranzistorov 4.gif (39.16 KB)

Bqstraja proverka tranzistorov.zip Размер: 99.69 KB; Просмотры: 8

Быстрая проверка биполярных полевых транзисторов
Новое:
- проверяет биполярные и полевые транзисторы с изолированным затвором и индуцированным каналом (обозначены в зелёном прямоугольнике), кроме транзисторов со встроенным каналом (обозначены в белом прямоугольнике) и однопереходных;
- если транзистор исправен, просто появляется структура (npn, pnp, Nch - n-канальный, Pch - p-канальный) и порядок выводов (s (source) — исток, d (drain) — сток, g (gate) — затвор), без слова Correct, иначе Wrong;
- в схеме заменены транзисторы.

Прикреплённый файл:

---

  Bqstraja proverka tranzistorov 5.gif (46.64 KB)

Bqstraja proverka tranzistorov v1.1.zip Размер: 106.30 KB; Просмотры: 7

Быстрая проверка биполярных полевых транзисторов
Всё то же самое, что и в предыдущем варианте, но только без LCD-дисплея, а со светодиодами и надписями к ним.

Прикреплённый файл:

---

  Bqstraja proverka tranzistorov 6.gif (61.73 KB)

Bqstraja proverka tranzistorov1.2.zip Размер: 109.77 KB; Просмотры: 5

Бывает такое, если скетч при компиляции в симуляторе выдаёт ошибку, несмотря на любые попытки разобраться в чём дело, просто создайте новую папку и сохраните туда свою схему и скетч. Помогает, ошибка перестаёт появляться.

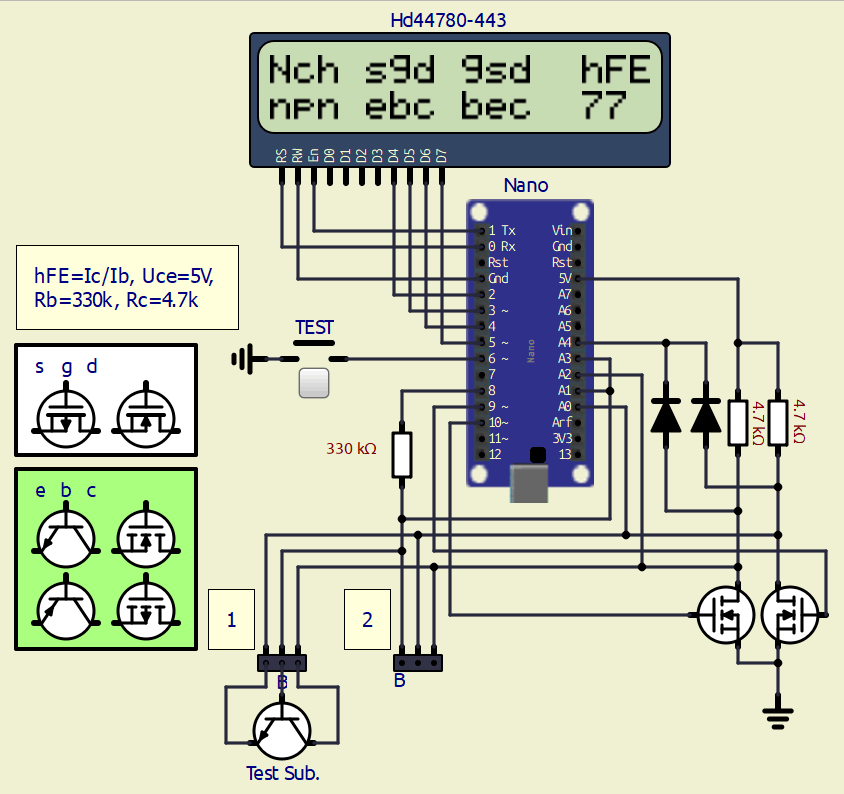

Быстрая проверка биполярных и полевых транзисторов
Новое:
- добавлено приблизительное определение коэффициента передачи тока hFE для биполярных транзисторов в схеме с общим эмиттером, с погрешностью до плюс-минус 10%.

Прикреплённый файл:

---

  Raschet KPT.gif (45.01 KB)

Raschet KPT.zip Размер: 131.50 KB; Просмотры: 3
