Импульсный усилитель низкой частоты на Arduino
Здесь внешний аудиосигнал из выхода наушников от mp3-млеера управляет программным симметричным генератором прямоугольных импульсов с периодом в одну микросекунду. Качество звучания можно послушать из архива к сообщению.

Прикреплённый файл:

---

  Low-frequency amplifier on Arduino.gif (26.53 KB)

УНЧ на Arduino.zip Размер: 846.64 KB; Просмотры: 156

Прикреплённый файл:

---

  Electronic cube 2.gif (736.35 KB)

Electronic cube 2.zip Размер: 3.73 KB; Просмотры: 848

Мигающий светодиод
Производит яркую короткую вспышку. Питание 1,5 В. Любой светодиод. Ток потребления 2 мА. При использовании кремниевых транзисторов С9014 и С8550, нижний предел питания схемы 1,5 В. Если поставить германиевые транзисторы с более низким падением напряжения, нижняя граница питания ещё уменьшится до 1,2 В. Если повысить напряжение питания до трёх вольт, вспышки светодиода станут очень яркие. Непрерывная работа от одной батарейки 1-1,5 месяца.

Прикреплённый файл:

---

  LED flasher.gif (44.89 KB)

Очень хотелось сделать зарядное устройство на тиристоре. И вот получилась следующая схема. Сперва о хорошем: здесь есть защита от неправильно вставленного (подключенного) аккумулятора, она выполнена на транзисторе VT2; начало зарядки производится слаботочной кнопкой. На этом хорошее заканчивается. Теперь о плохом: нужен стабилизированный источник питания, иначе высока вероятность перезаряда или не до заряда аккумулятора, потому что ток удержания тиристора во включенном состоянии может меняться от входного напряжения; ток заряда регулируется ступенчато (грубо) переключателями в цепи лампочек. Из наладки: нужно подобрать такое напряжение питания, чтобы тиристор закрывался при напряжении на аккумуляторе в пределах 3,8-4,2В. Возможно придётся подобрать сопротивление резистора в базе транзистора VT2, оно должно быть таким, чтобы VT2 блокировал работу VT1 не давая открыться тиристору на неправильно подключенный аккумулятор. Если нужно зарядить сильно разряженный аккумулятор (менее 3В), то сопротивление 27 кОм нужно заменить на 51 кОм, иначе старт на заряд не произойдёт. Вот в общем-то и всё.

Прикреплённый файл:

---


Зарядное устройство 2.sim1.zip Размер: 1.70 KB; Просмотры: 10

А в чем собственно толк от этого зарядного? Не включится при неправильном подключении? И все? Так есть схемы лучше.

Схема простая, что само по себе привлекает как экономически, быстротой сборки, так и доступностью деталей. Здесь тиристор выполняет роль прерывателя тока заряда, почти как обычное реле. Когда аккумулятор зарядится, ток заряда снизится ниже тока удержания тиристора, что приведёт к прерыванию заряда. Цель достигнута - процесс прекращения заряда произошёл автоматически, без участия человека. Если неправильное подключение сделать невозможно, то схема ещё больше упрощается: транзистор VT2 не нужен.

Дополнив схему триггером Шмитта на транзисторах VT3 и VT4 можно сделать индикатор окончания зарядки аккумулятора, для удобства. Свечение светодиода Led-1 указывает на то, что напряжения на аккумуляторе достигло 3,8-4,2 В. Здесь конденсатор фильтрует помехи от подвижных контактов аккумулятора. Настройка срабатывания триггера сводится к подбору резистора 680 Ом. Яркость свечения светодиода подбирается резистором 47 Ом.

Прикреплённый файл:

---


Зарядное устройство 3.sim1.zip Размер: 2.56 KB; Просмотры: 8

В этом зарядном устройстве ток можно регулировать плавно.

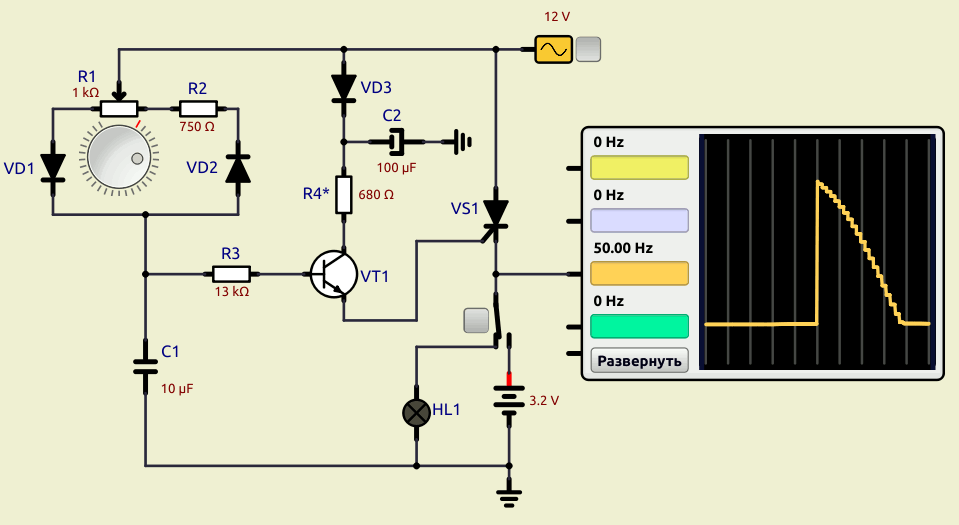

Работает схема от переменного напряжения 12В 50 Гц. Это важное условие для тиристора VS1, чтобы он мог работать в полуоткрытом состоянии, пропуская только положительные периоды переменного тока. Длительность этих полупериодов формирует общий ток заряда аккумулятора. Длительность положительных полупериодов задаётся импульсами на управляющем выводе тиристора VS1. Управляющие импульсы поступают с частотой питающего напряжения — 50 Гц и могут иметь разную скважность, которая задаётся пользователем. Скважность регулируется переменным резистором R1, который делит величину переменного напряжения и пропускает ток разной величины через противоположно направленные диоды VD1 и VD2. Эти разнонаправленные токи после диодов сводятся в одной точке, где уже преобладает более положительная или отрицательная величина полупериодов переменного тока. Это обстоятельство влияет на продолжительность открытия транзистора VT1: если преобладает положительная переменная величина, то транзистор остаётся открытым дольше и наоборот. В итоге тиристор пропускает положительные полупериоды тока либо целиком (ток заряда максимальный), либо часть полупериода (половина, четверть и так далее).
Окончание заряда аккумулятора определяется током удержания тиристора. Этот ток задаётся резистором R4 - 680 Ом при достижении на аккумуляторе номинального напряжения (3,8 — 4,2В).
Лампа HL1 в схеме добавлена для визуальной демонстрации.
Резистор R2 выравнивает линейность регулировки тока от 0 до 100%.
Диод VD3 и конденсатор C2 питают транзистор VT1 постоянным напряжением.
На осциллограмме можно наблюдать как меняется величина полупериода зарядного тока в зависимости от скважности управляющих импульсов.
На рисунке показан случай, когда тиристор открыт на половину (осциллограмма показывает 50% положительного полупериода).

Прикреплённый файл:

---


ЗУТ.sim1.zip Размер: 2.26 KB; Просмотры: 1
