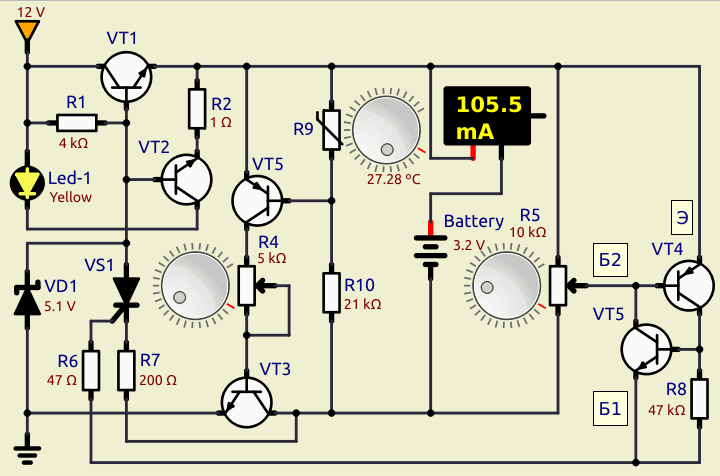

Во время зарядки, аккумулятор нагревается и, чтобы он не повредился, нужно снижать ток заряда. Для этой цели служит терморезистор R9 на который воздействует тепло излучаемое аккумулятором. Во время нагрева, сопротивление данного терморезистора уменьшается. Это условие заставляет прикрываться транзистор VT5, чем уменьшает ток заряда. Резистор R10 нужно подобрать с таким номиналом, чтобы при достижении температуры аккумулятора 45 градусов, ток заряда автоматически снижался до половины значения от первоначальной установки. Здесь номиналы подобраны с тем расчётом, что при комнатной температуре ток заряда, например, 100 мА, а при 45 градусах вдвое меньше. При 49 градусах заряд и вовсе прекращается. При остывании аккумулятора, ток заряда начнёт тут же расти.

Прикреплённый файл:

---


ЗУ-ОТСt.sim1.zip Размер: 2.82 KB; Просмотры: 1
