Эта тема, хоть и не нова, но заслуживает внимания, и я решил поделиться ею с вами на форуме как полезной информацией. Речь пойдет о старом добром фазовом подавителе помех, известном также как QRM Eliminator X-Phase. Каждый раз убеждаюсь: в условиях городской суеты, когда бытовые импульсные устройства создают сплошной фон помех, для коротковолнового радиоприёма эта штука – просто незаменима. Схему взял из интернета (готовые устройства продают китайцы), она изначально предназначалась для трансивера. Но поскольку у меня только приёмник, часть схемы подавителя была исключена, что значительно упростило сборку.
Итак, мой X-Phase QRM Eliminator создан специально для приёмников (использовать на передачу с ним не получится из-за отсутствия реле). Устройство эффективно справляется с QRM в диапазоне высоких частот (от 1 до 30 МГц), делая принимаемый сигнал гораздо чище.
Принцип действия устройства весьма элегантен: оно нейтрализует мешающие сигналы или избыточный шум. Это достигается путём фазового сложения сигналов, поступающих от основной (MAIN) и вспомогательной (AUX) антенн, но в противофазе.
Для наилучшего результата вспомогательная антенна (AUX) должна быть расположена близко к основной (MAIN) и улавливать те же шумы. При этом важно, чтобы полезный сигнал через неё принимался минимально или значительно слабее. Регулятор AUX Gain позволяет настроить усиление вспомогательной антенны, а ANT Gain – основной. Функция PHASE отвечает за фазовое сложение помех, улавливаемых обеими антеннами, для их взаимной компенсации.
Вот на этом старом видео показан SDR-приёмник в условиях сильных помех, где ему помогает QRM Eliminator X-Phase. Интересный момент: в отличие от обычного SSB-приёмника, где помехи практически убираются, у SDR-приёмника к шуму добавляется ещё и шум входа звуковой карты компьютера. Поэтому звучание не идеально чистое, но зато импульсных помех нет и в помине. Повторюсь: на обычном SSB-приёмнике импульсный шум сводится практически к незаметному фону. Но не так чтобы один раз настроил и гуляешь по диапазонам без помех. Придётся покрутить ручками настройки не только на подавителе помех, но и на согласующем устройстве антенны, причём для каждого диапазона индивидуально. И когда все условия совпадут, в итоге получаем чистый эфир и красивый приём передающих станций.

Прикреплённый файл:

---

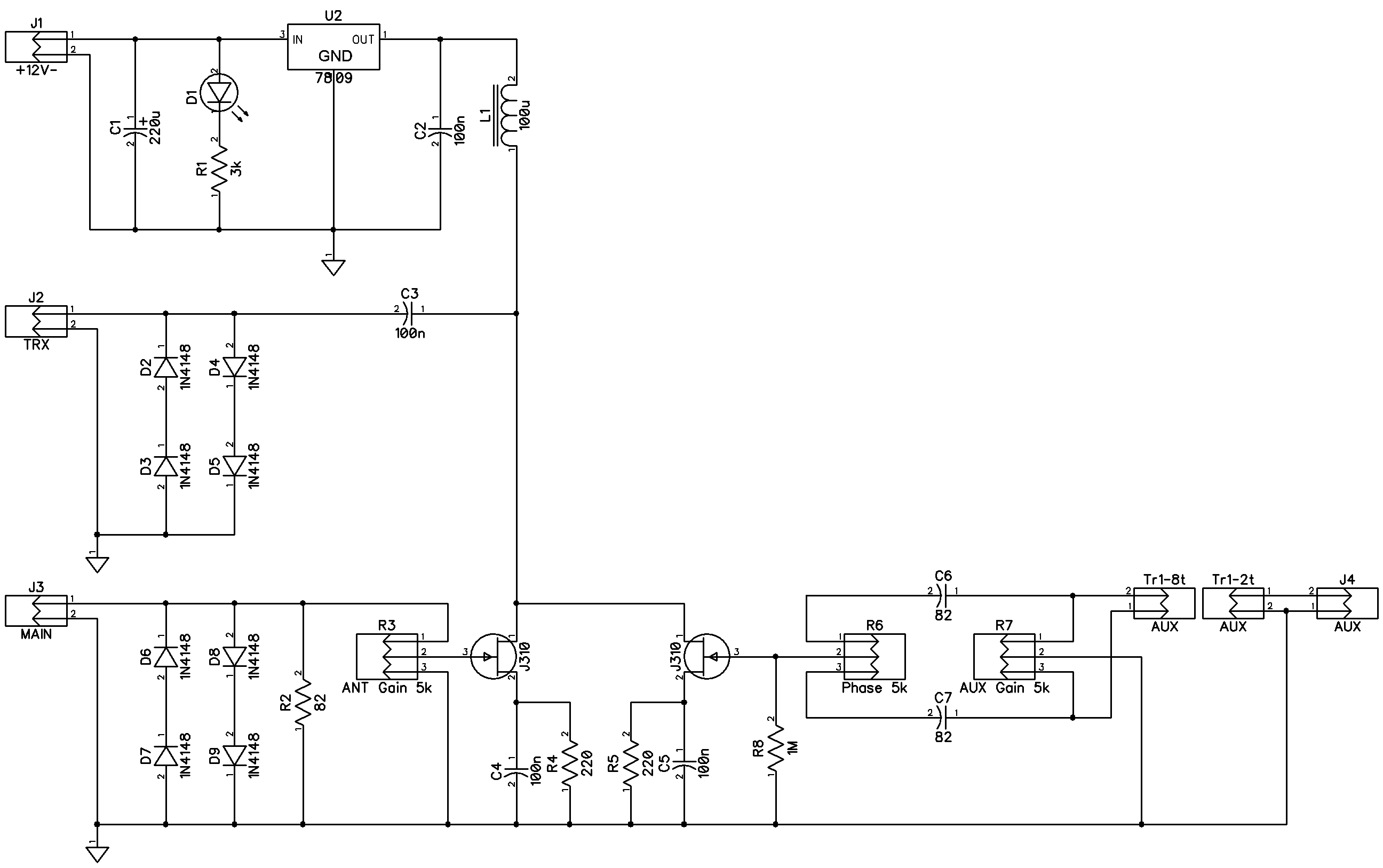

Лично у меня вот такая схема, без релейной части, но добавлен стабилизатор по питанию. Потом выяснилось, что стабилизатор 7809 не оказывает никакого влияния на подавления шума, так что можно его не устанавливать, но если установить - лишним не будет. Насчёт корпуса: если предусматривается работа с трансивером на передачу, то нужен металлический корпус. Если только слушать радио - корпус можно любой. Специального ферритового трансформатора у меня не было, намотал то же самое на ферритовом кольце. Проницаемость его не знаю, но вынул его из какой-то приёмной аппаратуры как раз в части приёма, не питания.

Прикреплённый файл:

---
