Как в Протеусе симулировать 9В аккумулятор? Можно взять конденсатор емкостью 1Ф и задать условие Precharge=7V, но как верхнюю границу 10,4В задать?
Отправлено: 08.11.2021 14:17
|
|
|
Паяй только то, что нельзя купить!
То что нельзя купить - надо спаять! |
||
|
Re: Симуляция в Proteus |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
18.12.2008 1:23 Из: Тирасполь
Сообщений:
2300
|
Стою на асфальте в лыжи обутый...то ли лыжи не едут, то ли я..
Откуда 2,1 Вольта, если источник 4,2В ? Прикреплённый файл:  1.jpg (52.01 KB)
Отправлено: 28.05.2023 18:04
|
|
|
Паяй только то, что нельзя купить!
То что нельзя купить - надо спаять! |
||
|
Re: Симуляция в Proteus |
||
|---|---|---|
|
Администратор

Зарегистрирован:
07.08.2008 20:40 Из: Тирасполь
Сообщений:
7410
|
Ну как откуда... Резистор хреновый
Отправлено: 28.05.2023 19:54
|
|
 Re: Симуляция в Proteus |
||
|---|---|---|
|
Инженер

Зарегистрирован:
03.01.2012 21:02 Из: Новосибирск
Сообщений:
875
|
Внутреннее сопротивление источника равно сопротивлению резистора...
 Вот напряжение и делится пополам!
Отправлено: 29.05.2023 5:56
|
|
|
Re: Симуляция в Proteus |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
18.12.2008 1:23 Из: Тирасполь
Сообщений:
2300
|
Угу, элемент DC Generator позволяет задать только напряжение.
Логично предположить, что внутреннее сопротивление у него 0,001 ома, или 0,00000001 ом, но нет. Логика в Протеусе не работает.
Отправлено: 30.05.2023 10:19
|
|
|
Паяй только то, что нельзя купить!
То что нельзя купить - надо спаять! |
||
|
Re: Симуляция в Proteus |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
18.12.2008 1:23 Из: Тирасполь
Сообщений:
2300
|
Почему ток не идет и нулевое напряжение на вольтметре?
Прикреплённый файл: 1.jpg (76.44 KB)
Отправлено: 12.04.2024 14:55
|
|
|
Паяй только то, что нельзя купить!
То что нельзя купить - надо спаять! |
||
|
Re: Симуляция в Proteus |
||
|---|---|---|
|
Старший сотрудник

Зарегистрирован:
11.12.2010 22:59 Из: Кишинёв
Сообщений:
64
|
Цитата:
R3 - в свойствах случайно не цифровой?
Отправлено: 14.04.2024 0:55
|
|
|
Re: Симуляция в Proteus |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
18.12.2008 1:23 Из: Тирасполь
Сообщений:
2300
|
Цитата:
нет, компонент RESISTOR, у него нет свойства Analog или Digital Кстати, чтоб убрать надпись TEXT у резисторов, конденсаторов и транзисторов, нужно зайти template - set design colours - show hidden text Прикреплённый файл: 1.jpg (63.89 KB)
Отправлено: 14.04.2024 9:17
Отредактировано пользователем grom 14.04.2024 9:37:23
|
|
|
Паяй только то, что нельзя купить!
То что нельзя купить - надо спаять! |
||
|
Re: Симуляция в Proteus |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
18.12.2008 1:23 Из: Тирасполь
Сообщений:
2300
|
Вопрос снимается, Протеус заглючил и вообще удалил файл проекта.
Заново нарисовал схему и о чудо! начала нормально работать! Есть подозрение, что такое происходит, когда создаешь схему на основе предыдущей и пересохраняешь под новым именем.
Отправлено: 14.04.2024 12:30
Отредактировано пользователем grom 14.04.2024 13:07:50
|
|
|
Паяй только то, что нельзя купить!
То что нельзя купить - надо спаять! |
||
|
Re: Симуляция в Proteus |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
18.12.2008 1:23 Из: Тирасполь
Сообщений:
2300
|
Если у вас в схеме цифровая микросхема ими микроконтроллер, то как задать напряжение питания?

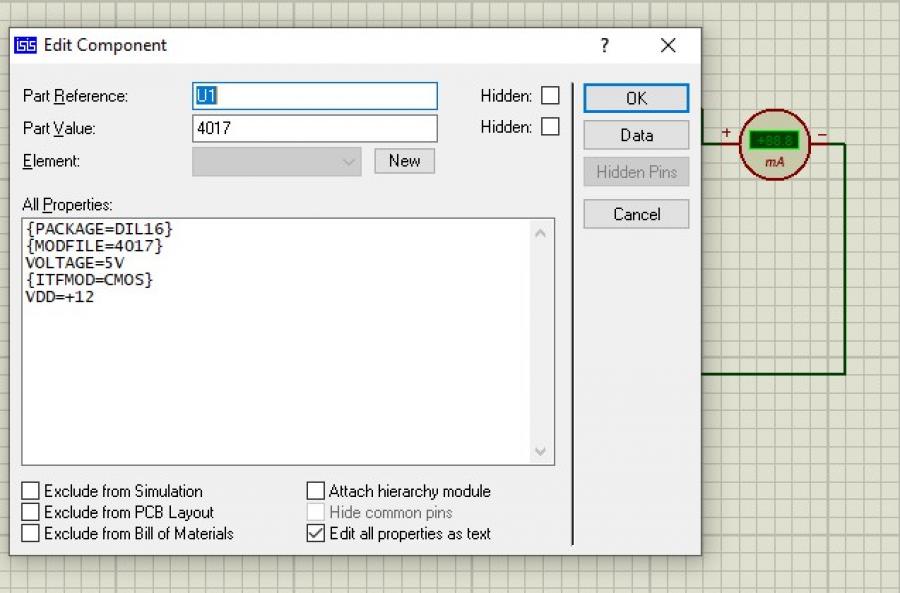

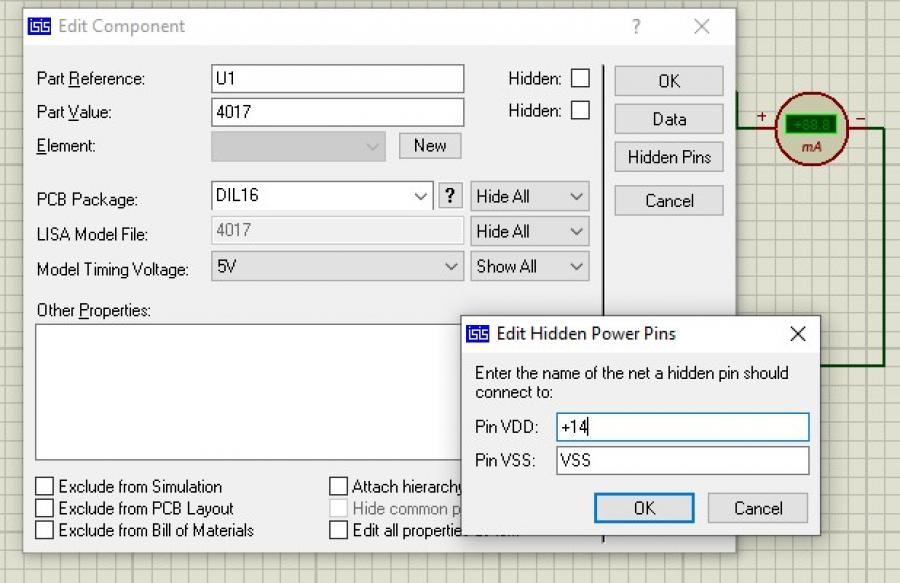

Варианты: 1. через редактирование свойств микросхемы: а)Через EditHiddenPowerPins, в окошке Pin VDD прописываем +12. б)через Edit All Properties As Text прописываем VDD=+12. 2. через меню Design-Configure Power Rails.(этого варианта нет на картинках ниже). Обязательно ставить "+" перед значением напряжения, иначе получите ошибку при запуске симуляции. PS: с токами и напряжениями Proteus конечно жестко врет! Например показывает, что можно получить с выхода микросхемы CD4017 3..4 мА без существенной просадки напряжения. На самом деле с этой микросхемы больше 0,7...1мА на выходе не получить (при Uпит.=3.8 просадка будет до 3,2В при токе 0,7мА). Прикреплённый файл: 1.jpg (73.73 KB) 2.jpg (64.41 KB)
Отправлено: 01.11 14:43
Отредактировано пользователем grom 01.11.2025 15:28:44
|
|
|
