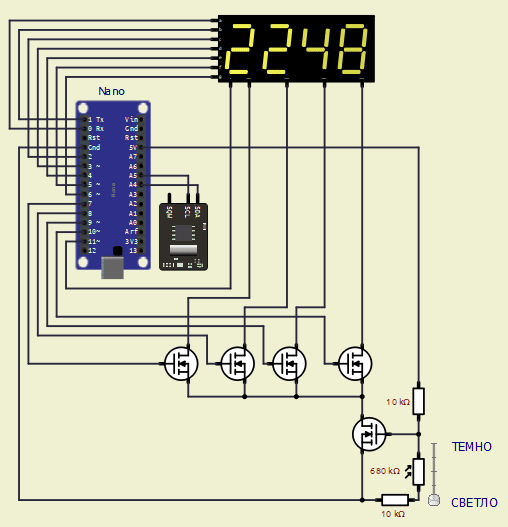

Часы на Arduino, на светодиодных 7-сегментных индикаторах, с датчиком освещённости
Здесь нет кнопок установки времени, нет будильника. Часы и минуты выставляются автоматически во время прошивки Arduino и сохраняет точность хода благодаря модулю DS1307. Фоторезистор (датчик освещённости) управляет яркостью индикаторов: если светло - индикаторы светят ярко, темно - тускло.

Прикреплённый файл:

---


clock.zip Размер: 24.72 KB; Просмотры: 6

В программе SimulIDE можно создать пользовательские элементы. Например, нужно создать недостающую микросхему 74HC123 (двойной одновибратор) в отечественной серии является К1564АГ3. Для этого нужно создать папку с названием, например, 74XX123 и поместить её среди подобных в программе, например в каталоге:
SimulIDE_1.1.0-SR1_Win64\data\ICs\
В этой папке 74XX123 должны размещаться четыре файла: первый - с корпусом микросхемы (74XX123.package), второй - с условным обозначением (74XX123_LS.package), третий - с самой внутренней схемой нового компонента созданного по всем правилам (74XX123.sim1) и четвёртый - тестовый для проверки правильной работы созданного компонента (74XX123-test.sim1). Кроме того нужно создать пользовательский файл USER.xml, где указать программе куда ей ссылаться на вновь созданный компонент, с его кратким описанием, и поместить среди прочих файлов XML. Пример:

По данному примеру, созданный пользовательский компонент, появится в списке программы в разделе логических компонентов в подразделе USER, откуда его уже можно помещать в ваши проекты.

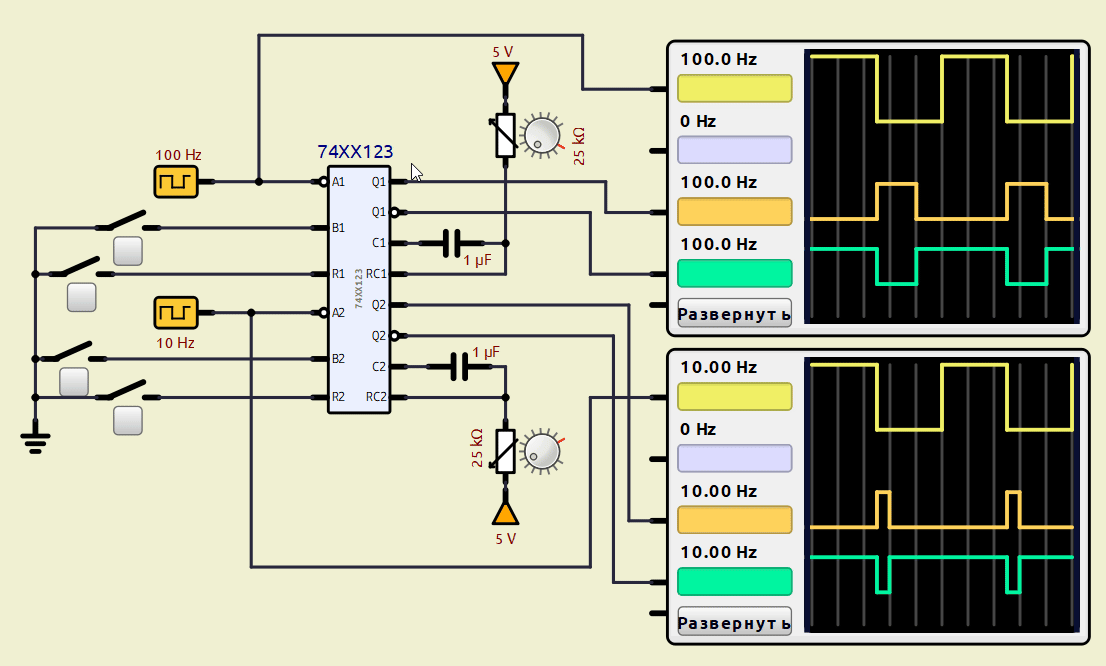

На анимации - пример такой созданной микросхемы 74HC123 (аналог К1564АГ3) и её работа.
К сообщению прилагается архив в котором есть готовый данный компонент. Содержимое архива можно поместить у себя в программе в соответствии с вышесказанным.
