Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов

Написал alexfloka в 08.11.2015 12:30:00 (38889 прочтений)
Часы на светодиодах
Часы отсчитывают текущее время, с отображением информации на светодиодной матрице.
При срабатывании будильника воспроизводится звуковой сигнал повышенной громкости.
В зависимости от уровня освещенности помещения, яркость индикатора изменяется автоматически.

Часы собраны на на микросхемах 176 серии по стандартной схеме, Индикатор состоит из светодиодов диаметром 5мм, образующих 4-х разрядную 7-ми сегментную светодиодную матрицу по 5 светодиодов в каждом сегменте. Общее количество светодиодов 142,включая 2 светодиода индицирующих "ход" часов.

Схема часов приведена на рис.1

схема часов на светодиодах
Рис. 1.Схема часов (Увеличить)



Схема одного разряда индикатора приведена на рис.2.

Схема одного разряда
Рис.2. Схема одного разряда


Особенностью использования дешифратора К176ИД3 который имеет по выходам полевые транзисторы с открытыми стоками, состоит в том, что  для управления транзисторами PNP необходимо "подтянуть" резисторами R8-R14 выходы микросхемы к общему проводу, без резисторов транзисторы не откроются. При использовании дешифратора К176ИД2 изготовленного по другой технологии, резисторы могут и не понадобиться, правда на практике испытаний не проводилось из за отсутствия таковых. Также необходим "подтягивающий" R4 по выходу К176ИЕ18.

При подаче питания на индикаторе иногда высвечивалась хаотическая информация пока не произведёшь сброс кнопкой SB4, для автоматического сброса в нулевое состояние параллельно кнопке подключён конденсатор С4. Для автоматического снижения яркости в тёмное время суток собрана схема простого фотореле снижающего напряжение подаваемого на индикатор. Регулируется уровень яркости резистором R3 блока фотореле. При желании схему регулировки яркости можно исключить из схемы, соединив перемычкой контаты 12 и 13 на плате. Звуковой сигнал воспроизводится пьезоизлучателелем, иногда его громкости недостаточно, поэтому в данной схеме, в качестве эксперимента, использован повышающий трансформатор Т2. Трансформатор Т2 малогабаритный на ферритовом сердечнике, я использовал подходящий от какого-то оборудования,также можно использовать и готовые выходные от старых радиоприёмников, включённых обмоткой с большим количеством витков к излучателю. Трансформатор можно намотать самостоятельно, используя провод 0,1-0,25мм, также можно намотать по схеме автотрансформатора. Часы питаются от сетевого стабилизированного источника питания напряжением 12в, потребляемый ток около 100мА.
Печатные платы
Рис. 3

Часы собраны на четырёх платах (рис.3), основной, плате индикаторов, плате фотореле и плате кнопок управления. Корпус склеен из деревянных реек шириной 40мм, пропитанных морилкой в желаемый цвет и покрыты лаком. в качестве светофильтра использовано обычное 3мм стекло с наклееной с внутренней стороны автомобильной тонировочной пленкой. Плата индикаторов крепится к приклеенным к корпусу уголкам 10х10мм. К плате индикаторов припаяны латунные стойки, к которым крепятся остальные платы. На рисунке контуры плат выделены жёлтым цветом. Кнопки управления выведены на боковую сторону корпуса. Кнопка отключения будильника размещена в верхней части корпуса. Кнопка вклчения будильника с двумя группами контактов, одна из которых замыкает цепь пьезоизлучателя, а вторая замыкает один светодиод "двоеточия" для индикации включения будильника (на схеме не показана). На задней стенке установлены разъём питания и фоторезистор. На основной плате предусмотрена возможность установки некоторых резисторов и конденсаторов обычных размеров или в СМД исполнении. Корпус кварцевого резонатора желательно соединить с общим проводом схемы. Светодиоды установлены на пластиковые держатели.

Печатные платы
Рис. 4

 При желании можно сделать упрощенный  вариант матрицы, по 4 светодиода в каждом сегменте рис.4. Плата индикатора также есть во вложении. При использовании светодиодов разного цвета свечения придётся подобрать сопротивление резисторов R15-R21. При исправных деталях и отсутствии ошибок в монтаже, часы начинают сразу работать. При наличии частотомера нужно подстроить конденсатором С2 частоту задающего генератора 32768Гц, а также уровень свечения индикаторов в темноте резистором R3 при использовании фотореле. После установки частоты задающего генератора при помощи частотомера, точность хода часов за 3 месяца проверки составила 4 секунды отставания, что на мой взгляд более чем достаточно для этой схемы.

Фото часов

Фото часов

Фото часов

Фото часов

Фото часов

Фото часов

Часы с четырех-светодиодной матрицей


четырех светодиодная матрица

четырех светодиодная матрица

четырех светодиодная матрица

четырех светодиодная матрица


В архиве - платы для сасов на 4 и 5-светодиодных матрицах в lay и схема в spl
15

Комментарии принадлежат их авторам. Мы не несем ответственности за их содержание.
Отправитель Нити
wolf170571
Отправлено: 08.11.2015 13:43  Обновлено: 08.11.2015 13:45
Технический Директор
Дата регистрации: 08.01.2009
Откуда: Tallinn
Сообщений: 2442
Пользователь активен!
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Прикольно? Мои правда на плоских. Правда тогда и матриц не было
Serega2300
Отправлено: 08.11.2015 14:13  Обновлено: 08.11.2015 14:13
Технолог
Дата регистрации: 27.03.2010
Откуда: Тирасполь
Сообщений: 224
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
В ИТИ похожие висят в одном из кабинетов)
slavik
Отправлено: 08.11.2015 21:21  Обновлено: 08.11.2015 21:21
Сотрудник
Дата регистрации: 05.09.2009
Откуда: Днестровск
Сообщений: 32
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Супер. Возьму на заметку. Спасибо.
T112-10
Отправлено: 09.11.2015 12:40  Обновлено: 09.11.2015 12:40
Главный Инженер
Дата регистрации: 17.07.2010
Откуда: Спиртогонск
Сообщений: 1990
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Ток потребления 100 мА - здесь рациональнее применить конденсаторный блок питания, который гораздо компактнее, легче, а иногда и надёжнее трансформаторного. К тому же, у него выше КПД.
alexfloka
Отправлено: 09.11.2015 17:40  Обновлено: 09.11.2015 17:40
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Можно конечно и бестрансформаторный блок питания использовать, если позаботиться о хорошо изолированном корпусе.
KT315A
Отправлено: 10.11.2015 18:42  Обновлено: 10.11.2015 18:43
Главный Технолог
Дата регистрации: 10.01.2011
Откуда: Задрищенск
Сообщений: 334
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Лучше не экономить 75 копеек на трансформаторной развязке.

Что зафоторезистор используется? Судя по схеме, яркость свечения меняется плавно.

Параллельно
пьезе можно поставить дроссель с большой индуктивностью, будет громче звучать.

«для автоматического сброса в нулевое состояниепараллельно кнопке подключён конденсатор С4.»
Опечатка. Правильно - С5.
"Светодиоды установлены на пластиковые держатели."Откуда такие держатели?)
T112-10
Отправлено: 10.11.2015 23:31  Обновлено: 10.11.2015 23:38
Главный Инженер
Дата регистрации: 17.07.2010
Откуда: Спиртогонск
Сообщений: 1990
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
КТ315А пишет:
Лучше не экономить 75 копеек на трансформаторной развязке.

Дело не в экономии, а в габаритах и весе. Трансформатор слишком велик и тяжёл. Китайские компактны, но при круглосуточной работе - это запал для квартиры. Импульсник срёт помехами и тоже небезопасен.
А те, у кого паранойя по поводу отсутствия развязки - выкиньте нах электрочайник, холодильник, кухонный комбайн, стиральную машину, пылесос, утюг, масляный обогреватель, фен жены, паяльник, дрель, бритву и настольную лампу. У них ведь тоже нет трансформаторной развязки.

Цитата:
КТ315А пишет:
"Светодиоды установлены на пластиковые держатели."Откуда такие держатели?)

В любом радиомагазине спроси.
KT315
Отправлено: 10.11.2015 23:38  Обновлено: 10.11.2015 23:38
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
 Дело не в экономии, а в габаритах и весе. Трансформатор слишком велик и тяжёл.
А что, кто-то будет эти часы с собой таскать?
T112-10
Отправлено: 10.11.2015 23:40  Обновлено: 10.11.2015 23:44
Главный Инженер
Дата регистрации: 17.07.2010
Откуда: Спиртогонск
Сообщений: 1990
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
А габариты? С конденсаторным БП часы можно вообще сделать плоскими и повесить на стену.
Да и вообще, накой это нужно - БП больше, чем часы.

КПД тоже важен - часы ведь круглосуточно крутят счётчик. А в трансформаторе потери будут сравнимы с мощностью нагрузки. КПД маломощных трансформаторов обычно не более 60-70% (и то уже хорошо).
alexfloka
Отправлено: 16.11.2015 20:34  Обновлено: 16.11.2015 20:37
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
Что за фоторезистор используется? Судя по схеме, яркость свечения меняется плавно.
Фоторезистор использован от камеры наблюдения , где использовался в качестве датчика освещённости. Темновое сопротивление десятки МОм, при освещении лампой 100Вт с расстояния 0,5м его сопротивление падало до  160-200 Ом. Большинство отечественных и китайских фоторезисторов  уменьшали сопротивление до 5-10 кОм и в  схеме работали плохо.
Открыть изображение в новом окне
   Цитата:
Параллельно
пьезе можно поставить дроссель с большой индуктивностью, будет громче звучать.

По сравнению с резистором  будет громче, но с трансформатором не сравнить.
                                                                                                                                                                                    Цитата:
Откуда такие держатели?

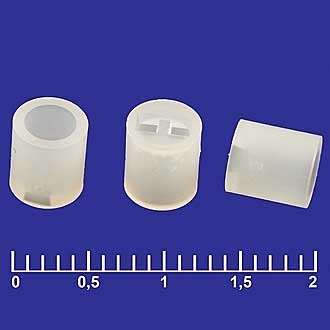

Я использовал держатели диаметром 5,5 мм и высотой 5 мм, куплены на рынке в Митино.                                      Открыть изображение в новом окне
KT838A
Отправлено: 06.12.2015 22:52  Обновлено: 06.12.2015 22:52
Старший сотрудник
Дата регистрации: 29.04.2014
Откуда: МП-3-3
Сообщений: 118
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Можно просто взять отрезки от какой-нибудь трубочки, даже ПВХ-трубка пойдёт.
alexfloka
Отправлено: 08.12.2015 0:05  Обновлено: 08.12.2015 0:05
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Раньше я тоже резал толстостенную ПВХ трубку на кусочки, но теперь при стоимости 500шт держателей -1$ нет никакого смысла этим заниматься.
KT315
Отправлено: 08.12.2015 21:13  Обновлено: 08.12.2015 21:13
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Это на Митино  500шт за 1$ ? о_О
alexfloka
Отправлено: 08.12.2015 21:50  Обновлено: 08.12.2015 21:50
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Да, оптом по 14 коп.
sibirjak
Отправлено: 28.01.2016 17:43  Обновлено: 28.01.2016 17:43
Сотрудник
Дата регистрации: 16.03.2015
Откуда: Красноярск
Сообщений: 32
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Александр всего доброго!  Дай ссылку на продавана по держателям светодиодов.
alexfloka
Отправлено: 28.01.2016 19:31  Обновлено: 28.01.2016 19:31
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Ответил в ЛС, дабы не рекламировать на халяву.
sibirjak
Отправлено: 28.01.2016 21:44  Обновлено: 28.01.2016 21:51
Сотрудник
Дата регистрации: 16.03.2015
Откуда: Красноярск
Сообщений: 32
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Надо интригу завесить, а то зарастёт тропа.....
Александр, пишешь что фоторезистор из камеры уличного наблюдения извлечен. А в маленьких камерах, типа как ставят в офисах, такой резик имеется или только которые на улицах ,большие?
alexfloka
Отправлено: 28.01.2016 22:14  Обновлено: 28.01.2016 22:14
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Уличные камеры переключаются в ночной режим работы, а офисные хз,  разбирать не приходилось. Фоторезистор можно применить любой китайский.
treffild
Отправлено: 23.03.2016 19:27  Обновлено: 23.03.2016 19:27
Школьник
Дата регистрации: 23.03.2016
Откуда: Пермь
Сообщений: 1
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Толковая вещь, собрал на макетке, правда в минутном сегменте Д светодиоды белые, а остальные голубые, прикольно.
mic1960
Отправлено: 13.06.2016 10:40  Обновлено: 13.06.2016 10:40
Абитуриент
Дата регистрации: 13.06.2016
Откуда: Санкт-Петербург
Сообщений: 3
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
А не подскажет ли кто, как сделать резервное питание для этих часов. Что бы при отсутствии основного питания часы продолжали бы работать, но без индикации.
Kosmonavt
Отправлено: 14.06.2016 1:15  Обновлено: 14.06.2016 1:15
Инженер
Дата регистрации: 08.02.2009
Откуда: Днестровск
Сообщений: 991
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Резервный источник питания. А с индикацией в этой схеме, лично я, последовательно с "блоком фотореле" в точке 12, установил бы контакт реле, а катушку реле подключил бы параллельно основному источнику питания.
alexfloka
Отправлено: 14.06.2016 19:33  Обновлено: 14.06.2016 19:33
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
Чтобы при отсутствии основного питания часы продолжали бы работать, но без индикации.
Самый простой способ, это питать от резервной батареи микросхемы ИЕ18 и ИЕ13 которые осуществляют отсчёт времени. Схему блока питания необходимо немного изменить.

Открыть изображение в новом окне
T112-10
Отправлено: 15.06.2016 15:23  Обновлено: 15.06.2016 15:23
Главный Инженер
Дата регистрации: 17.07.2010
Откуда: Спиртогонск
Сообщений: 1990
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Лучше поставить аккумулятор (например, 7Д-0,125), параллельно диоду включить резистор, параллельно аккумулятору - стабилитрон на 10В. Тогда аккумулятор будет постоянно подзаряжаться и будет всегда готов к действию.
mic1960
Отправлено: 15.06.2016 22:32  Обновлено: 15.06.2016 22:32
Абитуриент
Дата регистрации: 13.06.2016
Откуда: Санкт-Петербург
Сообщений: 3
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Спасибо что откликнулись!
Р.С.  А резистор какого номинала? И стабилитрон какой? Можно на схемке дорисовать.
Я в этих делах слабоват. А вот по схеме тупо повторить смогу.
T112-10
Отправлено: 18.06.2016 23:26  Обновлено: 18.06.2016 23:34
Главный Инженер
Дата регистрации: 17.07.2010
Откуда: Спиртогонск
Сообщений: 1990
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Вот так:Открыть изображение в новом окне

Диоды лучше всего Шоттки (чтобы минимизировать потери напряжения). Например, годятся 1N5819.
Резистор сопротивлением 100 - 200 Ом, мощностью 0,125 Вт (для аккумулятора 7Д-0,125).
Стабилитрон на 10В, например, Д510А. Если есть возможность, то лучше отобрать экземпляр по напряжению ровно 10В.
Либо взять стабилитрон на 9В и последовательно с ним включить один или несколько диодов для подгонки напряжения до 10В.
Но ещё лучше вместо DA1 собрать регулируемый стабилизатор, установив на его выходе те же 10В. Тогда первый диод (что стоит анодом к С8) и стабилитрон можно выкинуть.
mic1960
Отправлено: 23.06.2016 0:18  Обновлено: 23.06.2016 0:18
Абитуриент
Дата регистрации: 13.06.2016
Откуда: Санкт-Петербург
Сообщений: 3
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Большое спасибо!
Bogdan0624
Отправлено: 09.07.2016 10:25  Обновлено: 09.07.2016 10:25
Практикант
Дата регистрации: 25.06.2016
Откуда: Ялта
Сообщений: 9
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
а на какую емкость конденсаторы там где не подписано ? например 1000 ?
alexfloka
Отправлено: 09.07.2016 11:49  Обновлено: 09.07.2016 11:49
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Если имеется ввиду С5-1000пФ. Его ёмкость необходимо подобрать для надёжного сброса.
Bogdan0624
Отправлено: 09.07.2016 17:58  Обновлено: 09.07.2016 18:08
Практикант
Дата регистрации: 25.06.2016
Откуда: Ялта
Сообщений: 9
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
а можно использовать такой индикатор http://www.chipdip.ru/product/bl-s56b-11upg/  ? и еще печатки нет не у кого ? мне кажется или на такое количество диодов 100 мА очень малое потребление ? и такой светодиод можно использовать ?
alexfloka
Отправлено: 09.07.2016 21:02  Обновлено: 09.07.2016 21:02
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Можно использовать любые индикаторы с общим анодом.
Схема и печатки  в конце статьи.
Малое потребление потому,  что  схема с динамической индикацией.
О каком светодиоде речь?
Bogdan0624
Отправлено: 10.07.2016 16:43  Обновлено: 10.07.2016 16:43
Практикант
Дата регистрации: 25.06.2016
Откуда: Ялта
Сообщений: 9
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
http://www.chipdip.ru/product/bl-l189urc/ такой светодиод . в архиве в конце статьи только печатки индикатора на 4 и на 5 светодиодов . а я про печатку самих часов
alexfloka
Отправлено: 11.07.2016 9:27  Обновлено: 11.07.2016 9:27
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Светодиод BL-L189URC   диаметром 1,8 мм  плата рассчитана на 5 мм светодиоды,  Печатки часов, фотореле,  кнопок управления  нарисованы вместе с индикатором на 5 светодиодов.
Bogdan0624
Отправлено: 11.07.2016 13:41  Обновлено: 11.07.2016 13:41
Практикант
Дата регистрации: 25.06.2016
Откуда: Ялта
Сообщений: 9
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
я правильно понял что там написано C4 и R6 по два раза . то  есть это на выбор смд или обычные компоненты ?
alexfloka
Отправлено: 11.07.2016 14:43  Обновлено: 11.07.2016 14:43
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Об этом в статье всё написано
Bogdan0624
Отправлено: 11.07.2016 18:53  Обновлено: 11.07.2016 19:04
Практикант
Дата регистрации: 25.06.2016
Откуда: Ялта
Сообщений: 9
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
а такие кнопки http://www.chipdip.ru/product/pbs10c-2-red/ подойдут ?
KT315
Отправлено: 12.07.2016 0:30  Обновлено: 12.07.2016 0:30
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Подойдут. Но не для откл. будильника, там нужна с фиксацией.
T112-10
Отправлено: 12.07.2016 4:15  Обновлено: 12.07.2016 4:15
Главный Инженер
Дата регистрации: 17.07.2010
Откуда: Спиртогонск
Сообщений: 1990
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Кнопки лучше советские ставить, например КМ1-1 или П2К. Китайские - говно, служат недолго и ипут мозги.
Uri
Отправлено: 12.07.2016 11:44  Обновлено: 12.07.2016 19:04
Практикант
Дата регистрации: 10.02.2016
Откуда:
Сообщений: 13
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
  Доброго времени суток.
    Собрал  схему  на 5 светодиодов  но  не работает
      Стал проверять  печатку и схему  и обнаружил  что в  печатке 6 нога у  к176ид3  идет на плюс питания.  А в схеме  и в документации к м/с  должна идти на минус!
   Заменил микросхему (вывод 6 на массе)на новую  ситуация на фото    и звучит сигнал если сигнал отключить а подтов включить он  не играет.    Символы не реагируют на нажатие кнопок только на сброс  при этом ,при прошествии какого времени  крайняя правая цифра зажигается по другому.
   Как прикрепить фото к сообщению?
Bogdan0624
Отправлено: 12.07.2016 19:16  Обновлено: 12.07.2016 19:28
Практикант
Дата регистрации: 25.06.2016
Откуда: Ялта
Сообщений: 9
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
http://radio-hobby.org/modules/instru ... ki-v-kommentarii#pagetext я еще заметил ид3 6 соединен с 16 выводом и все на плюс перекинуто
Uri
Отправлено: 12.07.2016 19:32  Обновлено: 12.07.2016 19:32
Практикант
Дата регистрации: 10.02.2016
Откуда:
Сообщений: 13
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Открыть изображение в новом окнеОткрыть изображение в новом окне
Uri
Отправлено: 12.07.2016 19:33  Обновлено: 12.07.2016 19:33
Практикант
Дата регистрации: 10.02.2016
Откуда:
Сообщений: 13
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Спасибо,про это я и писал выше..
Bogdan0624
Отправлено: 12.07.2016 19:44  Обновлено: 12.07.2016 19:48
Практикант
Дата регистрации: 25.06.2016
Откуда: Ялта
Сообщений: 9
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
там еще с4 и R6 по два раза. ты отсоединил 16   вывод ид3 от плюса ? т.к на схеме его вообще нет
Uri
Отправлено: 12.07.2016 20:01  Обновлено: 12.07.2016 20:03
Практикант
Дата регистрации: 10.02.2016
Откуда:
Сообщений: 13
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Он  должен   быть  т.к 16 нога это плюс питания  для всех трех микросхем  с4 R6 они продублированы  под смд детали  и обычные впаивается какой либо один вариант.
Bogdan0624
Отправлено: 13.07.2016 18:07  Обновлено: 13.07.2016 18:07
Практикант
Дата регистрации: 25.06.2016
Откуда: Ялта
Сообщений: 9
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
заработало ? еще кто-то собирал ? просто я тоже планирую собирать по этой схеме
alexfloka
Отправлено: 13.07.2016 22:57  Обновлено: 13.07.2016 22:57
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
Стал проверять  печатку и схему  и обнаружил  что в  печатке 6 нога у  к176ид3  идет на плюс питания.  А в схеме  и в документации к м/с
 должна идти на минус!
6 вывод микросхемы отвечает за инверсию выходного сигнала дешифратора, в схеме с общим анодом индикатора должен быть соединён с +выводом питания . Судя по фото, получается инверсия сигналов.
Uri
Отправлено: 14.07.2016 21:27  Обновлено: 14.07.2016 21:28
Практикант
Дата регистрации: 10.02.2016
Откуда:
Сообщений: 13
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Открыть изображение в новом окнеПодал на 6 ногу к176ид3  + ситуация такая    при установки времени белеберда  на крайнем правом должно 5 поидее быть но тут не хватает. Или есть лишние сегменты горят или на оборот не горят  ,сброс не обнуляет ,по центру мигают..  В чем проблем,может в кварце? микросхемы другие ставил  не помогло...
alexfloka
Отправлено: 14.07.2016 22:23  Обновлено: 14.07.2016 22:23
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Внимательно проверь правильность монтажа, правильность соединения индикатора с платой часов, отсутствие замыканий. Сегменты которые вообще не светятся, проверь на правильность монтажа и исправность светодиодов.
Bogdan0624
Отправлено: 20.07.2016 16:27  Обновлено: 20.07.2016 16:27
Практикант
Дата регистрации: 25.06.2016
Откуда: Ялта
Сообщений: 9
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
ну что заработало ?
er2oz
Отправлено: 15.08.2016 12:32  Обновлено: 15.08.2016 12:32
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Я тоже не разбираюсь  в логике микросхем . . Прочитал все отзывы и оказывается есть ошибки и в схеме и в печатке. .  НЕУЖЕЛИ НЕЛЬЗЯ ИЗНАЧАЛЬНО ПРАВИЛЬНО СХЕМУ ДАВАТЬ  что-бы потом не жалеть о потраченном времени. И так постоянно в любых журналах. Где 100% схема??
KT315
Отправлено: 15.08.2016 14:18  Обновлено: 15.08.2016 14:18
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
в магазине
T112-10
Отправлено: 15.08.2016 17:05  Обновлено: 15.08.2016 17:05
Главный Инженер
Дата регистрации: 17.07.2010
Откуда: Спиртогонск
Сообщений: 1990
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
У яком магазине? С водкой?
er2oz
Отправлено: 15.08.2016 18:06  Обновлено: 15.08.2016 18:06
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
согласен на магазин с пивом
KT315
Отправлено: 15.08.2016 18:07  Обновлено: 15.08.2016 18:07
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Для тебя - да.
er2oz
Отправлено: 15.08.2016 18:12  Обновлено: 15.08.2016 18:12
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
ну так схему в студию а пиво вечером
KT315
Отправлено: 15.08.2016 21:04  Обновлено: 15.08.2016 21:04
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Схема в статье. И не надо докапываться, на этой троице микросхем 3 поколения часы паяло, и все работало.
er2oz
Отправлено: 16.08.2016 19:54  Обновлено: 16.08.2016 19:54
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Выпей валерианки и успокойся. . Я против тебя ничего не имел .Ты насколько я понял просто предоставил схему.  Помню еще с незапямятных времён даже в таком уважаемом журнале как "РАДИО" были постоянно ошибки и в  последующих номерах  люди находили и исправляли их. Вот и я тоже засомневался если у людей с первого раза часы не пошли. . Я уже писал что в логике баран. Поэтому надо 100% проверенная схема.
KT315
Отправлено: 16.08.2016 21:39  Обновлено: 16.08.2016 21:39
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
er2oz
Отправлено: 17.08.2016 11:09  Обновлено: 17.08.2016 20:02
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
ну раз спокоен то прекрасно значит можно задавать вопросы.
. У меня есть часы ЭЛЕКТРОНИКА . А индикатором служит квадратный плоский стеклянный балон .А внутри типа ИВки. Тыкнете носом барану как с этого индикатора перейти на светодиодные ленты или хотя бы на 10 св. диодов в сегменте. Если можно то пусть прежний индикатор останется.
А можно как то перейти с индикаторов этих часов
http://ru.aliexpress.com/item/DIY-4-D ... ab_test=searchweb201556_8
  на св.диодные ленты
alexfloka
Отправлено: 17.08.2016 17:32  Обновлено: 17.08.2016 17:32
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
Прочитал все отзывы и оказывается есть ошибки и в схеме и в печатке. .  НЕУЖЕЛИ НЕЛЬЗЯ ИЗНАЧАЛЬНО ПРАВИЛЬНО СХЕМУ ДАВАТЬ
Статья писалась через несколько месяцев после сборки часов, поэтому при рисовании схемы вкралась ошибка в подключении 6-го вывода микросхемы К176ИД3  на печатке ошибок нет.

Цитата:
есть часы ЭЛЕКТРОНИКА . А индикатором служит квадратный плоский стеклянный баллон как с этого индикатора перейти на светодиодные ленты или хотя бы на 10 св. диодов в сегменте
.Для начала указал бы модель часов или на чём они собраны, но в любом случае придётся добавить в схему  ключи на 7 сегментов и 4
разряда индикатора. Тоже самое придётся делать и для китайских часов.
 На мой взгляд лента из 10 ти светодиодов  в сегменте не будет смотреться,  из часов описанных в статье мне больше нравится индикация на 4х светодиодах в сегменте.
er2oz
Отправлено: 17.08.2016 17:58  Обновлено: 17.08.2016 17:58
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Часы ЭЛЕКТРОНИКА 6.15М
Если возможно то выложите подробно ключи  для Электроники и катаёзских часов . В смысле перевода на светодиодную сверхяркую ленту .Чё и куда подключать . Как в конструкторе . .Св. диодная лента на 12-13 вольт  Будут показывать время на улице
alexfloka
Отправлено: 17.08.2016 18:37  Обновлено: 17.08.2016 18:41
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
ЭЛЕКТРОНИКА 6.15М собрана на  микросхемах 176 серии, поэтому схему ключей для 5-6 светодиодов в сегменте  можно взять из статьи, для 10ти в сегменте схема усложнится.  Для "модернизации" китайских часов необходимо знать тип индикатора (ОА или ОК) и какими сигналами   коммутируется индикатор.
er2oz
Отправлено: 17.08.2016 18:59  Обновлено: 17.08.2016 18:59
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
немного не понял.  Лента светодиодная  на 12 в . Поэтому хоть 1 хоть 21 светодиод без разницы наверное только по току ключи надо подобрать . индикаторы на китаёзских часах KYX-1106BS  Этой информации хватит  или нет
alexfloka
Отправлено: 17.08.2016 20:01  Обновлено: 17.08.2016 20:01
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
В лентах светодиоды обычно соединены группами по 3 шт последовательно, использование 10 светодиодов подразумевает их последовательное соединение или 2 группы параллельно по 5 штук последовательно.  Индикатор  KYX-1106BS с ОА . Китайские часы питаются от 5в,  для коммутации 12в лент схема ключей усложнится.
er2oz
Отправлено: 18.08.2016 14:19  Обновлено: 18.08.2016 14:19
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
конечно ленту не хотелось бы портить . 3 по 3  секции .Итого  9 св. диодов на 12 В в одном сегменте цифры.. Вот эту секцию  как же пристроить  вместо индикатора KYX-1106 c ОА
alexfloka
Отправлено: 18.08.2016 18:09  Обновлено: 26.08.2016 18:39
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Схема ключей должна выглядеть так  Анодных 4 шт, катодных 7шт для сегментов и 3шт для точек.
Открыть изображение в новом окне
er2oz
Отправлено: 19.08.2016 7:23  Обновлено: 19.08.2016 7:23
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Спасибо большое
KT315
Отправлено: 19.08.2016 14:41  Обновлено: 19.08.2016 14:41
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
А почему аноды нельзя подключить в эмиттер npn транзистора?
alexfloka
Отправлено: 19.08.2016 16:16  Обновлено: 19.08.2016 16:16
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
На эмиттере npn транзистора будут импульсы такой же амплитуды как и на выходе контроллера питающегося от источника питания 5в. Схемой из двух транзисторов можно коммутировать намного больше  напряжение.
KT315
Отправлено: 19.08.2016 17:55  Обновлено: 19.08.2016 17:55
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Так в схеме, в статье, питание индикаторов тоже +12В, и аноды подсоединены к эмиттерам о_О
alexfloka
Отправлено: 19.08.2016 18:02  Обновлено: 19.08.2016 18:02
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Речь шла о переделке индикатора китайских часов (питание 5в) на светодиодные ленты.
er2oz
Отправлено: 20.08.2016 18:52  Обновлено: 20.08.2016 18:52
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
]
А вот такой еще вопрос. А вот допустим этот конструктор http://rem-elektronik.prom.md/p3554078-kit-tsifrovye-chasy.htmlтоже возможно переделать на большие светодиодные индикаторы?
alexfloka
Отправлено: 20.08.2016 18:56  Обновлено: 20.08.2016 18:56
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Если использовать дополнительные ключи, то вполне возможно.
er2oz
Отправлено: 20.08.2016 19:10  Обновлено: 20.08.2016 19:10
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
т.е. тоже использовать 4 анодных и 7 катодных ключа??
alexfloka
Отправлено: 20.08.2016 19:18  Обновлено: 20.08.2016 19:18
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
По ссылке часы на 6 разрядов, значит и ключей надо 6. катодных 7 в том случае, если все сегменты соединены вместе, т.е. всё зависит от применённой схемотехники.
er2oz
Отправлено: 20.08.2016 19:40  Обновлено: 20.08.2016 19:40
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
а хватит  напруги что выходит с контроллера  что бы управлять ключами??. Индикаторы там совсем маленькие и может и амплитуда сигнала тоже минимальная. Как думаете??
alexfloka
Отправлено: 20.08.2016 20:30  Обновлено: 20.08.2016 20:34
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Сегменты индикаторов подключены к контроллеру через резисторы задающие ток индикатора. Максимальный выходной ток контроллера можно посмотреть в даташите,  для управления транзисторами уж точно хватит. Амплитуда выходных сигналов практически доходит до напряжения питания.  Пригляделся к плате, там стоят 6 транзисторов   управления разрядами, видны 7 резисторов управления сегментами значит для переделки необходимо собрать схему из 6ти разрядных и 7ми сегментных ключей.
er2oz
Отправлено: 20.08.2016 20:33  Обновлено: 20.08.2016 20:34
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
а старые индикаторы можно оставить  или необходимо убрать
спасибо ещё раз
alexfloka
Отправлено: 20.08.2016 20:37  Обновлено: 20.08.2016 20:37
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Лучше убрать
er2oz
Отправлено: 25.08.2016 13:52  Обновлено: 25.08.2016 13:59
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
нашел вот такие индикаторы   SM812301G4/30  Но нигде немогу найти цоколёвку их что бы проверить от бл. питания. И еЩё как загрузить фото  хотел показать их.
с ув
alexfloka
Отправлено: 25.08.2016 21:16  Обновлено: 25.08.2016 21:39
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
не могу найти цоколёвку их что бы проверить от бл.
Пройдись по выводам индикатора проводами от БП с ограничивающим резистором. Вот похожие индикаторы, сравни цоколёвку.

Открыть изображение в новом окне
Открыть изображение в новом окне

Цитата:
И еЩё как загрузить фото  хотел показать их
http://radio-hobby.org/modules/instru ... it-kartinki-v-kommentarii
er2oz
Отправлено: 26.08.2016 7:44  Обновлено: 26.08.2016 7:48
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Открыть изображение в новом окне

как думаете удастся с помощью тех ключей что Вы дали перевести эти часы на эти  индикаторы Вот только как соединить  а точнее перевести с малых на большие В часиках стоят двойные индикаторы и имеют 10 выводов на два индикатора а большие тоже имеют 10 выводов но только на один
er2oz
Отправлено: 26.08.2016 8:11  Обновлено: 26.08.2016 8:30
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Открыть изображение в новом окне
А вот схема китайская этих часиков Подскажите пожалуйста как согласно этой схемы перейти с помощью ключей  на большие индикаторы

PS Я так понимаю что все сегменты двух больших индикаторов соедииить параллельно  а аноды   раздельно вывести .  и уже к ключам . Если мыслю не так то поправьте пож-ста.
alexfloka
Отправлено: 26.08.2016 9:51  Обновлено: 26.08.2016 9:51
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
удастся с помощью тех ключей что Вы дали перевести эти часы на эти  индикаторы
В этих индикаторах в каждом сегменте по 4 светодиода соединённых последовательно, с рабочим током обычно 30мА и импульсным 200мА. На зелёном светодиоде падение напряжения будет около 2,2-3,5в, максимальное общее падение 4х3,5=14в, напряжение питание должно быть 15в.

Цитата:
А вот схема китайская этих часиков
Достаточно будет заменить родные анодные ключи, катоды всех индикаторов объединить и соединить с  соответствующими выходами контроллера, но для повышения надёжности, я бы собрал схему и катодных ключей, чтобы разгрузить выходы контроллера.
er2oz
Отправлено: 26.08.2016 11:18  Обновлено: 26.08.2016 11:41
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Если не задолбал ещё то ещё один вопрос . В родной схеме стоят уже анодные ключи Нельзя ли как то приспособить  к этому  родному ключику (но он прямой проводимости) один транзистор 814 .Что бы получился ключ как у Вас  . Уже легче будет собирать ключи .
alexfloka
Отправлено: 26.08.2016 12:48  Обновлено: 26.08.2016 12:48
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
На мой взгляд, проще и удобнее  на макетке собрать все ключи.
er2oz
Отправлено: 27.08.2016 6:59  Обновлено: 27.08.2016 6:59
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
 Дб .день .   Собрал  эксперементальный ключик на макетке  --Работает только сопротивление между кол. и базой пришлось убрать иначе недооткрывается  КТ814. ..НО не в этом дело . Меня мучает вопрос как может стоять на выходе контроллера транзистор прямой проводимости как в родной схемке когда там меряю и вижу положительное выходит напряжение  на базе. . А транзистор с прямой проводимостью должен открываться минусовым напряжением.
alexfloka
Отправлено: 27.08.2016 8:05  Обновлено: 27.08.2016 8:05
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
когда там меряю и вижу положительное выходит напряжение
Чем меряешь, тестером?  Глянь осциллографом, увидишь импульсы, это же динамическая индикация.
er2oz
Отправлено: 27.08.2016 10:42  Обновлено: 27.08.2016 11:18
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
хорошо тогда ещё вопрос почему в родной схеме  анодные ключи  на одном транзисторые проводимости PNP а вы посоветовали  ключ но первый транзистор  NPN  проводимости.  ..Надо как бы только умощнить ключ т.е. к первому транзистору  PNP проводимости добавить второй помощнее  НО ПЕРВЫЙ так и должен остаться  той же проводимости.
alexfloka
Отправлено: 27.08.2016 11:28  Обновлено: 27.08.2016 11:28
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
почему в родной схеме  анодные ключи  на одном транзисторы проводимости PNP
Потому, что в китайской схеме контроллер и индикатор питаются от одного источника напряжением 5в.  Если на транзисторы подать 15в, то они будут постоянно открыты.
er2oz
Отправлено: 30.08.2016 18:50  Обновлено: 30.08.2016 19:49
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
 сегодня экспериментировал с индикаторами большими .Так вот при зажигании всех сегментов   от 12в  ток всего 1 Ма и естесственно с добавочными сопротивлениями 4ком ... И  прилично светятся . . Больше или ярче и не надо. .
Вопрос надо ли  делать такие мощные ключи или достаточно      поставить  маломощные транзисторы
alexfloka
Отправлено: 30.08.2016 19:46  Обновлено: 30.08.2016 21:08
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Ток измерял в динамике, или в статике? Выходной ток портов контроллера 25мА по даташиту. Так что решай сам, ставить ключи или нет.
er2oz
Отправлено: 30.08.2016 19:59  Обновлено: 30.08.2016 19:59
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Ток измерял в статическом режиме . Я изначально спрашивал про контроллер можно ли подсоеденить  напрямую но понял что ошибаюсь . Новые индикаторы то будут питаться  напряжением 12в  а контроллер 5 вольтовый поэтому ключи наверное необходимо просто  что бы развязать напряжения
с ув
alexfloka
Отправлено: 30.08.2016 21:11  Обновлено: 30.08.2016 21:11
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Ждём фотоотчёт о результате  переделки часов.
er2oz
Отправлено: 31.08.2016 7:33  Обновлено: 31.08.2016 7:33
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
 Хорошо но не так быстро.  но чёто с фотографиями туго . Уже несколько раз пытался загрузить  и не грузится . Это как  надо ужимать фото  что бы загрузилось . .Ничего и видно не будет.
er2oz
Отправлено: 31.08.2016 12:57  Обновлено: 31.08.2016 12:57
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
сел паять и вопрос выплыл
 Гасящие сопротивления надо к каждому сегменту одной цифры или как в родной схеме один на все сегменты  допустим  сегмент "А". Тогда надо или 7 сопр. или 7 умножаем сколько цифр .
alexfloka
Отправлено: 31.08.2016 15:46  Обновлено: 31.08.2016 15:46
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Все сегменты "А" соединяешь вместе и через один резистор на ключ.
er2oz
Отправлено: 31.08.2016 16:47  Обновлено: 31.08.2016 16:47
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
поняв
KT315
Отправлено: 02.09.2016 2:19  Обновлено: 02.09.2016 2:20
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
мой будильник на шкафу (справа для масштаба белый спичечный коробок). Разделительные светодиоды марки КИПД, диаметром 10мм.
http://s8.hostingkartinok.com/uploads ... 9722415c0cc65f102e493.jpg
er2oz
Отправлено: 02.09.2016 8:05  Обновлено: 02.09.2016 8:05
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
У меня индикаторы поменьще 70мм
Где взять зелёную плёнку или оргстекло. Индикаторы зелёные
Раньше помню  в Современнике брал  при Союзе  . .От бутылок немного матовая
alexfloka
Отправлено: 02.09.2016 11:03  Обновлено: 02.09.2016 11:03
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Я использовал обычное 3мм стекло с наклеенной тонировочной плёнкой.
er2oz
Отправлено: 03.09.2016 10:22  Обновлено: 03.09.2016 10:51
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Сегодня запустил часы  и проблеммы появились .
Согласно кит схеме  анодные ключи(6транз) оторвал от 5 вольт и присоеденил к  +12в . Катодные ключи сделал на КТ973. (один составной транзистор PNP ) /  Часы запитаны как и положено от 5 вольт . .Так вот включаю  часы  (5в) и начинаю плавно  подымать напряжение на  больших индикаторах  от другого выпрямителя . Дохожу до 5 вольт . На контроллере тоже 5 в. И когда перехожу границу 5 в то и на контроллере тоже начинает подниматься напряжение . Хорошо не спалил. .  Меряю  на штатном контакте куда  подсоединяю 5 вольт для запитки часов от отдельного выпрямителя   то там так и осталось 5 вольт даже при поднимании по шине 12в а вот на контроллере продолжает расти . КАКИМ ОБРАЗОМ ОНО МОЖЕТ ПОПАСТЬ НА 20 ногу (питание контр) . Когда не контролере 5.6 вольта то он начинает уже сбиваться . и почему то горят все сегменты сразу. Может непонятно обьяснил то еще раз по простому . подсоединяю 5 в на часы со стаб . ист. питания и  подаю напругу с регулируемого ист.пит. на ключи .  Когда пехожу порог 5 вольт на ключах то одновременно начинает подыматься напругп и на контроллере.   хотя 5 вольт так и остается на контакте   запитки часов
Вот что Вы писали раньше
""""""""""""""""Потому, что в китайской схеме контроллер и индикатор питаются от одного источника напряжением 5в.  Если на транзисторы подать 15в, то они будут постоянно открыты.
""""""""""""Я анодные ключи не менял    Просто оторвал все эмитеры от +5в т подал на них 12в .Может в это вся причина что на родные ключи подаю 12в  и оно через переходы Транзисторов идёт  на контроллер??
alexfloka
Отправлено: 03.09.2016 12:05  Обновлено: 03.09.2016 12:05
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Ничего удивительного, напряжение 12в через переход база-эмиттер попадает на выход контроллера и по внутренним цепям, на его питание, поэтому и надо собирать анодные ключи по изменённой схеме для устранения этого эффекта. Катодные ключи можно использовать меньшей мощности, например КТ361, анодные например  КТ503. Схему с мощными ключами я рисовал для использования светодиодных лент.
er2oz
Отправлено: 03.09.2016 13:20  Обновлено: 03.09.2016 13:20
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Да я использовал даже другой анодный ключ но на одном транзисторе . Тот же эффект . Щас буду паять с двумя транзисторами как Вы дали . через часик отпишусь.
alexfloka
Отправлено: 03.09.2016 13:36  Обновлено: 03.09.2016 13:36
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
С одним pnp транзистором так и будет работать. Следовало бы освежить в памяти, как работают транзисторы в разных схемах включения.
KT315
Отправлено: 03.09.2016 18:36  Обновлено: 04.09.2016 12:42
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
[злобный монолог удален]
MACTEP
Отправлено: 04.09.2016 11:01  Обновлено: 04.09.2016 11:01
Администратор
Дата регистрации: 07.08.2008
Откуда: Тирасполь
Сообщений: 6467
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
КТ ты в радиолюбительских позывнах разбираешься? У нас просто не совсем верно называют людей, занимающихся конструированием электроники.

Даже википедия говорит, что Радиолюби́тельство — разностороннее техническое хобби, связанное с конструированием и использованием радиотехнических и электронных устройств.
НО вернее будет Радиолюби́тельство - техническое хобби, выражающееся в проведении радиосвязей между непрофессиональными операторами в отведённых для этой цели диапазонах радиочастот. Судя по позывному, er2oz радиолюбитель в прямом смысле этого слова. А ты электронщик любитель.
mike84
Отправлено: 05.09.2016 19:39  Обновлено: 05.09.2016 19:39
Студент
Дата регистрации: 16.09.2009
Откуда: Тирасполь
Сообщений: 6
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Добрый день!
Хочу повторить эти часы, имею индикаторы с общим анодом.
Хотел спросить, почему в схеме часов в статье alexfloka от 08.11.2015 (индикаторы с общим анодом) в базовой цепи анодных ключей отсутствуют сопротивления, а в другой схеме в статье alexfloka от 08.04.2009 (индикаторы с общим катодом) в базовых цепях анодных ключей присутствуют сопротивления 820 Ом?
В чем разница и где правильно приведено?

И еще вопрос, скажите пожалуйста схема часов http://radio-hobby.org/uploads/schemes/479/clock-05.gif приведена без ошибок? она рабочая?
MACTEP
Отправлено: 05.09.2016 21:40  Обновлено: 05.09.2016 21:40
Администратор
Дата регистрации: 07.08.2008
Откуда: Тирасполь
Сообщений: 6467
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Разное подключение транзисторов.
KT315
Отправлено: 06.09.2016 2:28  Обновлено: 06.09.2016 2:28
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
mike84, на этой "троице" 176 серии будильники собирало 3 поколения паятелей, даже если не заработает сразу, тут подскажут как исправить.
mike84
Отправлено: 06.09.2016 7:10  Обновлено: 06.09.2016 7:10
Студент
Дата регистрации: 16.09.2009
Откуда: Тирасполь
Сообщений: 6
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Так это и так понятно, что транзисторы разной проводимости, что для одной проводимости (схеме подключения) необходимо сопротивление, а для другой нет?
mike84
Отправлено: 06.09.2016 7:15  Обновлено: 06.09.2016 7:15
Студент
Дата регистрации: 16.09.2009
Откуда: Тирасполь
Сообщений: 6
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
т.е. нужно вначале сделать, а потом исправлять? логичней мне кажется вначале подсказать, а потом делать, тем более что тут, как я понял, ассы по этой "троице". Это же и наверняка нужно будет переделывать печатку и еще что, но зачем это все..?
alexfloka
Отправлено: 06.09.2016 17:36  Обновлено: 06.09.2016 17:36
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Если внимательно посмотреть на схемы часов с разными индикаторами (с общим анодом и общим катодом) то видно, что и схемы включения
транзисторов также отличаются. Для схемы с общим анодом индикаторов
используется схема включения транзистора  с общим коллектором или
эмиттерный повторитель, не требующий базового резистора. В схеме с общим
катодом индикатора, транзистор включён по схеме с общим эмиттером, без
резистора переход   Б-Э будет перегружать выход микросхемы.
Цитата:
т.е. нужно вначале сделать, а потом исправлять? логичней мне кажется вначале подсказать, а потом делать
В статье описана готовая, исправно работающая конструкция часов, но у
начинающих радиолюбителей могут возникнуть проблемы связанные с ошибками
в монтаже, использованием неисправных деталей и т.д. поэтому надо
начинать делать, а потом, если возникнут проблемы, мы поможем их
устранить.
mike84
Отправлено: 06.09.2016 19:27  Обновлено: 06.09.2016 20:17
Студент
Дата регистрации: 16.09.2009
Откуда: Тирасполь
Сообщений: 6
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Может у начинающих и возникнет, все может быть, кто их знает. Кстати ошибки и неисправные детали могут быть у разный радиолюбителей, буквально у каждого.
Большое Спасибо за пояснения, буду начинать изготовление!
Слежу за форумами и Вы всегда  давали исчерпывающие и понятные ответы.
mike84
Отправлено: 08.09.2016 19:50  Обновлено: 08.09.2016 19:50
Студент
Дата регистрации: 16.09.2009
Откуда: Тирасполь
Сообщений: 6
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Вытравил печатную плату. Вставил панельки под микросхемы. Запаял все детали, проверил все 100 раз. Но воткнул только первую микросхему ИЕ18, для того, чтобы проверить как моргают секундные диоды. Но они как не странно горят и не моргают... пока не знаю что и делать... Возможно, что они не моргают из-за того, что остальные микросхемы не воткнуты?
alexfloka
Отправлено: 08.09.2016 20:53  Обновлено: 08.09.2016 20:53
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Светодиоды не моргают потому, что не работает генератор. Номиналы деталей соответствуют указанным на схеме?  Плата вытравилась нормально, нет обрывов или замыканий? Выложи фото платы с двух сторон, посмотрим. Генератор на ИЕ18 должен  работать  без остальных микросхем.
er2oz
Отправлено: 09.09.2016 19:40  Обновлено: 09.09.2016 19:44
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
alexfloka
 За один день собрал  часы по вашей ссылке  на больших индикаторах. . Сразу без единой проблеммы всё заработало. . . Вопрос по блоку питания для этих часов. . Собрал трансформаторный. Ток потребления от сети   всего 25ма при12в . . Сами же часы как ни странно потребляют  с большими индикаторами всего 5ма. Сам удивился и перепроверил разными приборами .  Подскажите как попробовать сделать    безтрансформаторный блок питания на этот ток . ну и конечно что бы был не сложнее самих часов . Фото не могу выложить т.к. фотоаппарат уехал в Болгарию на недельный отпуск . Через неделю выложу
с ув

PS.  выдернул ради интереса две последние м.схемы  и генератор перестал работать как ни странно . Горит св. диод постоянно  и при касании к любому выводу питания пальцем индикатор гас. . Наверное  без нагрузки генератор возбуждался и не работал . Как только воткнул вторую м. схему сразу заработал стабильно .
alexfloka
Отправлено: 09.09.2016 21:33  Обновлено: 09.09.2016 21:35
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
собрал  часы по вашей ссылке  на больших индикаторах
Это доработанные китайские?

Цитата:
как попробовать сделать    бестрансформаторный блок питания
Схема традиционная,

Открыть изображение в новом окне

Расчёт гасящего конденсатора легко гуглится, если выходное напряжение в пределах 10-20в, можно использовать упрощённый расчёт. С = 3200∙I/Uc.   где I — потребляемый ток в А; Uс — напряжение сети.
er2oz
Отправлено: 10.09.2016 7:14  Обновлено: 10.09.2016 7:23
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
 нет это не китайские . . Кит не смог преодолеть. Какие только ключи не  пробовал не хотят   подходить к контроллеру. И с положительным напряжением открытия и с отрицательным. . При присоединении к контроллеру  начинает сбиваться   и вообще перестает работать. . Короче плюнул и не стал изобретать велосипед .
Часы по Вашей схеме  за сутки  или даже с вечера до утра отстали на минуту почти. . .  На какую ногу частотомером становится что бы померять 32768гц.

пс
3200 х0.005 /220 =0.07272.   Это  пф. мкф нф
alexfloka
Отправлено: 10.09.2016 7:43  Обновлено: 10.09.2016 8:00
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Частотомер  подключить к 13 выводу ИЕ18, кварц лучше использовать импортный, можно выпаять из старой  материнки. Возможно придётся подобрать номинал конденсатора С1, С2.   При расчёте блока питания значение тока желательно выбрать немного больше номинального. Ёмкость в мкФ на напряжение 630в.
er2oz
Отправлено: 10.09.2016 7:59  Обновлено: 10.09.2016 7:59
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
ок спасибо только что промерял  . на 13 и 12 ноге  32.767.6.. гц.
Буду сейчас пробовать  доводить до 768
alexfloka
Отправлено: 10.09.2016 8:04  Обновлено: 10.09.2016 8:04
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
Кит не смог преодолеть. Какие только ключи не  пробовал не хотят   подходить к контроллеру.
По логике работы схемы с индикаторами с общим анодом  должна работать схема ключей приведённая выше. Транзисторы использовать типа кт 3102, 3107 или импорт с большим h21.

Открыть изображение в новом окне
evildesign
Отправлено: 10.09.2016 8:12  Обновлено: 10.09.2016 8:12
Модератор
Дата регистрации: 26.01.2010
Откуда: Тирасполь
Сообщений: 3322
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Конденсатор 0,47 мкФ 630 В минимум. А так, конечно, лучше взять 0,68мкФ  и X1 или X2 тип. Нижний резистор 0,5Вт 47-91 Ом . Верхний 0,5Вт 1 МОм. Диоды 2 ампера 1000 вольт. Конденсатор фильтра 680-1000мкФ 25В . Стабилитрон 1,3 Вт 12В.
er2oz
Отправлено: 10.09.2016 8:46  Обновлено: 10.09.2016 8:46
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Спасибо Вам огромное за терпение. . Добью уже эти часы. .Довёл до 768. .Посмотрим  как будут идти. Сверяю время по началу программы ВРЕМЯ в 21час .  Сделаю корпус и тогда может опять  поморочу вам голову  с прежними ключами. . Там еще было такое явление. при касании пальцем к базе ключа уже начинают гореть индикаторы . . а когда подсоединяю уже к контроллеру то  горят постоянно . .Но ладно   в недалёком будущем буду с Вашей помощью доводитиь
 спасибо
KT315
Отправлено: 10.09.2016 17:32  Обновлено: 10.09.2016 17:32
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
К генератору лучше подключаться через какой-нибудь буферный элемент (561ЛН2, 561ЛА7...), ибо подсоединение щупа частотомера подавляет генерацию. Даже проводок припаянный к ножке кварца становится для него 50 Гц антенной...

Можно сделать оптронную развязку МК и индикаторов. Я делал ключи разрядов на полевых транзисторах.

Не доверяю я этим X1 или X2 типам конденсаторов,  они по габаритам меньше советских, бронебойных К73-17, а напряжение указано выше...
er2oz
Отправлено: 10.09.2016 18:04  Обновлено: 10.09.2016 18:04
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
я не знаю какое у моего входное сопротивление частотомера TR5283  http://bee.mif.pg.gda.pl/ciasteczkowypotwor/EMG/TR-5283.pdf
(может кто подскажет буду благодарен).. Но когда подсоединяю щупы то генератор не сбивается . Но получается что ёмкость естесственно добавляется к той что в часах  (подстроечная)  Ну а городить из микросхем  что бы проверить  частоту генератора не хочется . Вот если бы померять в какой -нибудь точке после деления то было-бы получше наверно . Но в какой   ? и какая частота там .
evildesign
Отправлено: 10.09.2016 22:49  Обновлено: 10.09.2016 22:49
Модератор
Дата регистрации: 26.01.2010
Откуда: Тирасполь
Сообщений: 3322
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Там же написано: 1Мом 30 пФ на прямом входе. А вот частоту измерять им напрямую не выйдет- очень сильно влияет на реальную
er2oz
Отправлено: 11.09.2016 0:39  Обновлено: 11.09.2016 0:39
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
так где после делителя померять на ИЕ13 ?Это будет правильнее конечно.. кто подскажет..
er2oz
Отправлено: 11.09.2016 0:48  Обновлено: 11.09.2016 17:12
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Открыть изображение в новом окне
Я думаю на 11 выводе  можно померять   и показания будут уже точные
KT315
Отправлено: 11.09.2016 1:20  Обновлено: 11.09.2016 1:20
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Замерил?
er2oz
Отправлено: 11.09.2016 7:56  Обновлено: 11.09.2016 8:04
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
 да  на 11 ноге 1024.0....Даже ничего подстраивать не пришлось . Угадал короче. А что там насчёт ключей  полевых ?? поподробнее можно

ПС  Как ни странно но сверился сегодня утром в 8-00 с часами НТВ  . Отставание в 5 сек за 12 часов . . Чё то не понял кто врёт   НТВ или часы или спутник отстаёт  с передачей сигналов
evildesign
Отправлено: 11.09.2016 8:55  Обновлено: 11.09.2016 8:55
Модератор
Дата регистрации: 26.01.2010
Откуда: Тирасполь
Сообщений: 3322
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Я свои изделия синхронизирую по сайту time.is и каждый раз делаю синхронизацию времени виндовс по интернету во вкладке часов.
Без особых заморочек выхожу на 1 секунду в сутки.
er2oz
Отправлено: 11.09.2016 10:18  Обновлено: 11.09.2016 10:18
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
последовал примеру и тоже синхронизировал.
KT315
Отправлено: 11.09.2016 16:29  Обновлено: 11.09.2016 16:29
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Я так делал развязку питания мсх и индикаторов. Индикаторы размером с две ладони.
http://s8.hostingkartinok.com/uploads ... 307c215a689311ea1ae67.gif
er2oz
Отправлено: 11.09.2016 17:06  Обновлено: 11.09.2016 17:06
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Ну те же часы только  с ключами на м.сх. . Вроде и без них работает нормально. У меня вопрос  по регулировке яркости.  .Что за  фотосопр.  и его номинал . и если реально делали то как работает эта регулировка яркости.   Реально  помогает ??.  И что за цепь автосброса . Чё то не пойму как работает раз авто. . И я когда спрашивал про эту схему то имел ввиду   как с контрполлера перейти с помощью  полевиков на большие индикаторы . А оказалась обычная схема.
er2oz
Отправлено: 11.09.2016 17:23  Обновлено: 11.09.2016 17:41
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
сейчас смотрел  на часы (синхронизированные)  в компе и  телефонные часы . .Разница  во времени почти в две минуты.!!!!!!!!!!!!!!кому верить . ( на огороде стоит уже прогретый ракетоноситель  и не знаю по каким часам его запускать )
KT315
Отправлено: 11.09.2016 17:24  Обновлено: 11.09.2016 17:24
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Я же написал про "развязку питания", у тебя же проблема с разным питанием, остальное работает исправно. Посмотри на схему, там индикаторы питаются от 12В, а мсх от 9, и работает стабильно уже года 2... Или не видно 4 полевых транзистора???

Фоторезистор не помню какой, из какой-то помоечной платы выпаял. Там не критично, подбирается соотношение сопротивлений.

"индикаторы в темноте кажутся значительно более яркими, чем при свете, поэтому
желательно предусмотреть изменение яркости их свечения. Для этой цели в ИЕ18
предусмотрен вход Q (14). Подав уровень 1 (+Епит.) на этот вход, можно в 3,5 раза
 увеличить скважность импульсов ДИ и в столько же раз уменьшить яркость свечения
 индикаторов. Сигнал на вход Q можно подать с делителя напряжения (+Епит.),
составленного из фоторезистора (верхнее плечо) и постоянного резистора
сопротивлением 100-1000 кОм (нижнее плечо).Последний подбирают так, чтобы
при некотором уровне внешнего освещения происходило автоматическое
переключение яркости. Следует помнить, что при... малой яркости свечения
 индикаторов кнопки [установки режимов] не действуют".
С.Алексеев, "Применение микросхем серии К176", Радио, 1984, № 6, стр. 32.

Чтобы при включении питания вручную не нажимать "сброс" для счетчиков, ставится эта цепь.
er2oz
Отправлено: 11.09.2016 17:36  Обновлено: 11.09.2016 17:36
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
как не смотрел не увидел что бы индикаторы питались от 12в . Вижу 9.7в  и больше ничего . Или совсем слепой стал.(в смысле тупой)
KT315
Отправлено: 11.09.2016 17:54  Обновлено: 11.09.2016 17:54
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Да, там +9.7, но по идее от 12В должны без проблем работать. МБ Alexfloka что-то прокомментирует...
evildesign
Отправлено: 11.09.2016 19:44  Обновлено: 11.09.2016 19:44
Модератор
Дата регистрации: 26.01.2010
Откуда: Тирасполь
Сообщений: 3322
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Синхронизация в нашей мобильной сети происходит только в момент включения мобильника. Дальше он самостоятельно тикает.
alexfloka
Отправлено: 13.09.2016 9:54  Обновлено: 13.09.2016 9:54
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
 но по идее от 12В должны без проблем работать
Для 176 серии микросхем рекомендуемое напряжение питания 9в, однако несколько экземпляров часов питаемые от 12в на протяжении нескольких лет работают нормально, микросхемы не греются и не выходят из строя.
KT315
Отправлено: 13.09.2016 10:37  Обновлено: 13.09.2016 10:37
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Речь шла об индикаторах.
alexfloka
Отправлено: 13.09.2016 12:08  Обновлено: 13.09.2016 12:08
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Всё зависит от применённого индикатора, малогабаритные с одним светодиодом в сегменте будут нормально светиться от 5в, как в китайском конструкторе, индикаторы большого размера, с 5ю последовательно соединёнными светодиодами в сегменте, да ещё например зелёного  цвета свечения соответственно требуют и большего напряжения питания.
er2oz
Отправлено: 13.09.2016 15:43  Обновлено: 13.09.2016 15:43
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
   вот такой может не совсем умный вопрос .
А нельзя  допустим в 5и вольтовых Кит часах опять же вместо  больших 12и вольтовых индикаторов с всевозможными ключами  которые у меня не получились с первого раза поставить как Вы в предыдущем  сообщении сказали  самодельные из  светодиодов  соединённые  любым способом но что бы в итоге сегменты индикатора горели от 5 вольт . Получается не надо никаких развязок по напряжению  а только будет достаточно взять  составные транзисторы  средней мощности допустим КТ973  972 . . Токи базы тоже будут достаточно малы  что бы не спалить  контроллер
KT315
Отправлено: 13.09.2016 16:45  Обновлено: 13.09.2016 16:45
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
alexfloka, я показал  вариант развязки по питанию. Предыдущие сообщения читаешь?
er2oz, можно.
er2oz
Отправлено: 13.09.2016 19:03  Обновлено: 13.09.2016 19:03
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Я так понял что последняя строчка  это ответ мне что   по моим соображениям можно с любого контроллера на 5 в  перевести   на 5 вольтовые ленты светодиодов соеденив  соответствующим образом на 5 в . Так ???
KT315
Отправлено: 13.09.2016 20:28  Обновлено: 13.09.2016 20:28
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
А нельзя  допустим в 5и вольтовых Кит часах опять же вместо  больших 12и вольтовых индикаторов с всевозможными ключами  которые у меня не получились с первого раза поставить как Вы в предыдущем  сообщении сказали  самодельные из  светодиодов  соединённые  любым способом но что бы в итоге сегменты индикатора горели от 5 вольт . Получается не надо никаких развязок по напряжению  а только будет достаточно взять  составные транзисторы  средней мощности допустим КТ973  972 . . Токи базы тоже будут достаточно малы  что бы не спалить  контроллер


Все верно. Да. Можно. Работать будет. Ага. Угу.
er2oz
Отправлено: 13.09.2016 20:53  Обновлено: 13.09.2016 20:53
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
 Ну спасибо . теперь понял
er2pa
Отправлено: 18.09.2016 15:36  Обновлено: 18.09.2016 15:36
Технолог
Дата регистрации: 15.08.2009
Откуда: Тирасполь
Сообщений: 252
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
А НАФИГА ОНИ НУЖНЫ ЭТИ ЧАСЫ?  С такого количества светодиодов уже лучше 3д часы смастырить
er2oz
Отправлено: 18.09.2016 18:12  Обновлено: 18.09.2016 19:43
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Ну так сделай  3D  и покажи нам .Не знаю даже что это такое . А сначала надо сделать простые часы
er2oz
Отправлено: 19.09.2016 16:59  Обновлено: 20.09.2016 9:30
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Ну вот что вышло у меня  на больших индикаторах .  Теперь буду пробовать на св. диодных лентах . . Где-то во дворе прицеплю


Открыть изображение в новом окне
KT315
Отправлено: 19.09.2016 21:05  Обновлено: 19.09.2016 21:05
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Ура!
ПС: со двора могут спереть.
er2oz
Отправлено: 20.09.2016 8:20  Обновлено: 20.09.2016 8:20
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
не надо радоваться что их можно просто так спереть.  .  Под ними будет  колючая проволока и добрая овчарка для устрашающего виду.
alexfloka
Отправлено: 20.09.2016 9:29  Обновлено: 20.09.2016 9:29
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
Ну вот что вышло у меня  на больших индикаторах
Поздравляю!  Ещё одним "часовщиком" больше стало.
er2oz
Отправлено: 22.09.2016 18:52  Обновлено: 22.09.2016 18:52
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Что -то стала твориться какая-то х... в смысле бесовщина на моих новоиспечённых часах. . Утром выставляю несколько цифровых часов по  шестому сигналу  в том  числе и моих последних часах.  Вечером  смотрю  двое часов идут нормально а мои последние отстали на 26 мин . . Проверяю частотомером  генератор -1024гц. .  и так уже 2 дня.. В течении дня изредко поглядываю . Всё нормально .  . В конце дня опять провал на моих  на 20-30 мин . . . В бесов не верю . В чём может быть дело??
с ув
evildesign
Отправлено: 22.09.2016 19:13  Обновлено: 22.09.2016 19:13
Модератор
Дата регистрации: 26.01.2010
Откуда: Тирасполь
Сообщений: 3322
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
кварц менять, для начала.
er2oz
Отправлено: 23.09.2016 17:02  Обновлено: 23.09.2016 17:02
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
да поменял кварц и всё нормально.
собираю уже  третьи часы для родственников . Первые двое без проблем заработали а третьи капризничают. Проверил  уже всё 667 раз  . Всё правильно а работать не хотят нормально а именно .  Цифры 2  3  0   на всей индикации часов показывают белиберду .  . Менял микросхемы не помогло. . правда вместо   транзисторов что в ключах сегментов поставил КТ973 вместо 361кт . . Но если бы не подошли эти 973  все остальные цифры тоже бы бред показывали. Тактовый генератор работает нормально . Часы идут  но бред с тремя цифрами.
evildesign
Отправлено: 23.09.2016 17:36  Обновлено: 23.09.2016 17:36
Модератор
Дата регистрации: 26.01.2010
Откуда: Тирасполь
Сообщений: 3322
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
ничего не понятно. фото есть?
er2oz
Отправлено: 23.09.2016 17:37  Обновлено: 23.09.2016 17:37
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
НАШЕЛ причину Ура!!!!!
На печатке просто неправильное расположение букв алфавита англицкого. После буквы Е идёт G а не F .А я по привычке по алфавиту правильному соеденил.
er2oz
Отправлено: 23.09.2016 18:15  Обновлено: 23.09.2016 18:15
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Для эксперимента слепил  одну цифру из лент св.диодных. Разочарован. Светит в пол накала .Подсоединял естесственно  без гасящего сопротивления . Прямо к эмитеру.  Если подать постоянные 12в на ленту то слепит а в часах с динамической индикацией   наверное пол напряжения подходит . Стрелочным тестером измерил  на сегменте то около 5 вольт .
Вопрос как повысить яркость свечения   или опять  пресловутые ключи делать и раздельное питание???
alexfloka
Отправлено: 23.09.2016 21:59  Обновлено: 23.09.2016 22:03
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
 Светит в пол накала.Стрелочным тестером измерил  на сегменте то около 5 вольт .
Это потому, что на выходах Т1-Т4 DD1 формируются импульсы с частотой 128 Гц и скважностью около 4, сдвинутые между собой на четверть периода.  Осциллографом должны наблюдаться импульсы амплитудой  практически до напряжения питания.

Цитата:
как повысить яркость свечения
Уменьшить ограничивающие резисторы в ленте или использовать раздельное  напряжение питания с использованием пресловутых ключей.
er2oz
Отправлено: 11.10.2016 17:26  Обновлено: 11.10.2016 17:26
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Сделал  часы на св.лентах.Примастырил под козырёк дома  Получилось супер . невозможно пройти не посмотрев на них. Вот если было бы возможно ещё туды примастырить  показометр температуры  что бы через  сек 20 показывал .Может кто подскажет но что бы на основе этих классических часов
KT315
Отправлено: 11.10.2016 20:42  Обновлено: 11.10.2016 20:42
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
не получится на этой эл базе
er2oz
Отправлено: 24.10.2016 20:17  Обновлено: 25.10.2016 7:17
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
уже четвёртые делаю по счёту .  но в последних   при установке минут  могут показания   перескакивать не по единице а несколько единиц. .  Пробовал подкинуть ещё такую же  ёмкость  как в схеме  но ничего не дает . Такое впечатление как вроде дребезг контакта установки минут .  .. В чём могёт быть причина ??
с ув
alexfloka
Отправлено: 25.10.2016 9:41  Обновлено: 25.10.2016 9:41
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Вероятно в кнопке дребезг контакта.
er2oz
Отправлено: 27.10.2016 17:25  Обновлено: 27.10.2016 17:33
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
сегодня попробовал сделать автономное питание на РАБОЧИХ часах  как в сообщении от
14.06.2016 17:33. без всяких подзарядок.  Набрал 9 вольт  из пальчиковых  батареек . . Разорвал питание первых двух микросхеи  ну короче как в  том сообщении от 14.06. . Когда отключаю общее  питание 12в  и потом снова включаю то показания не сохраняются. Минуты обнуляются   а часы перескакивают   на еденицу  в зависимости  больше 30 мин было пред . показания  или остаются  с тем же показанием если до 30 мин было . . Прибором проверяю наличие  напряжение на первых двух м.схем . Оно есть ( 9в ) при общем отключении от часов . . Не могу понять  в чём дело . . Диоды поставил какие нашёл а именно  Д2Е. по току проходят. . В чём дело подскажите .  в теории такого не может быть .
PS
и ещё обнаружил что при питании  только двух первых микросхем от  автономного ист. питания  подсвечиваются и  светодиодные индикаторы . Часы в рабочем состоянии потребляют 20 мА
alexfloka
Отправлено: 27.10.2016 19:56  Обновлено: 27.10.2016 19:56
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Хорошо бы глянуть осциллографом, что творится по питанию,  цепям сброса  и выводу установки времени (выв 11 ИЕ13) в моменты переключения с основного на  резервное питание и обратно. Теоретически подсвечиваться сегменты могут, если со входов ИД3 напряжение лог.1 "просачивается"  на её питание. Проверь питание на ИД3 в режиме   резервного питания.
er2oz
Отправлено: 27.10.2016 21:14  Обновлено: 27.10.2016 21:14
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
На ИД около 3вольт .  . Осцил. нет к сожалению продал сборщикам золота. . Так что проверитиь ничего не смогу . . Даже при молниеносном  выключении питания основного  сразу  сбиваются показания .  . Может играют роль  эти два кондёра по 1500 пик . Я правда поставил  на сброс 2200пф. . Жаль конечно что так и не найду причину.
KT315
Отправлено: 29.10.2016 22:23  Обновлено: 29.10.2016 22:24
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
обнаружил что при питании  только двух первых микросхем от  автономного ист. питания  подсвечиваются и  светодиодные индикаторы
я те давал схему с развязкой, вы сами написали что дебил, теперь не ной.

Отпаяй одну ножку С5 - теперь ход часов сбивается?
T112-10
Отправлено: 31.10.2016 1:54  Обновлено: 31.10.2016 1:54
Главный Инженер
Дата регистрации: 17.07.2010
Откуда: Спиртогонск
Сообщений: 1990
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Цитата:
Осцил. нет к сожалению продал сборщикам золота.
**здец. Сдавай всё оставшееся на драгметаллы и иди в барыги.
KT315
Отправлено: 31.10.2016 4:16  Обновлено: 31.10.2016 4:16
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
в сборщики
er2oz
Отправлено: 31.10.2016 7:20  Обновлено: 31.10.2016 7:25
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
не пошли ли вы сами шутники  только не в сборщики а в п...
 берите пример с alexfloka как вести себя в любых ситуациях . а не будьте  стервами.
KT315
Отправлено: 31.10.2016 7:41  Обновлено: 31.10.2016 7:41
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Я б пошел, да девки не дают, поэтому злой кобель...
er2oz
Отправлено: 31.10.2016 7:50  Обновлено: 31.10.2016 10:11
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
ну ты не переживай .женщину мы тебе найдём.  .Это проще чем  автономное питание сварганить. Так что давайте жить дружно
KT315
Отправлено: 31.10.2016 23:29  Обновлено: 31.10.2016 23:29
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Давайте. Так что там с конденсатором?
er2oz
Отправлено: 01.11.2016 15:02  Обновлено: 01.11.2016 15:02
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
 Как отпаял  то и сбиваться всё перестало . . все показания сохраняются. . . Просмотрел схему  с раздельным питанием  . Столько "воротить""   ещё микросхем не хочется .  к готовым часам. Ну а по варианту с запиткой автономно только первых двух микросхем номер не прошёл . . Может он бы и прошел если бы вместо моих семисегментных индикаторов стояло что то что потребляло хотя бы  по 20-30мА на цифру то тогда и не видно было бы подсветки . А у меня мои индикаторы потребляют по 2 мА как ни странно . и поэтому им хватает и 3 вольт которые просачиваются через  разные переходы транзисторов .  .Хотя они и не запитаны. .. Не светятся когда напруга автономная меньше 6 вольт .
KT315
Отправлено: 01.11.2016 23:32  Обновлено: 01.11.2016 23:32
V.I.P.
Дата регистрации: 24.06.2011
Откуда: Мухосранск
Сообщений: 1952
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Без конкретной схемы ничего посоветовать не могу. Уже каша тут.
er2oz
Отправлено: 02.11.2016 8:00  Обновлено: 02.11.2016 8:03
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
 Или я не вижу или нет  вообще номеров сообщений-комментарий   на которые можно сослаться с какого  сообщения я повторил конструкцию .что бы её можно было обсудить .
alexfloka
Отправлено: 05.11.2016 22:15  Обновлено: 05.11.2016 22:15
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
На выводе питания ИД3 вероятно присутствуют импульсы просочившиеся с её входов, тестер просто их усредняет и поэтому светится индикатор. Значит,
что простой диодной развязки недостаточно для блокировки свечения индикатора. Можно попробовать ещё один вариант блокировки,  отрезать от земли коллекторы транзисторов VT6-VT12 соединить их с коллектором npn транзистора, эмиттер которого соединён с землёй, а на базу через резистор подать напряжение от сетевого блока питания с упоминавшейся ранее диодной развязкой, лучший вариант будет с использованием полевика. Логика работы данного узла такова, при питании от сети, транзистор включен и индикатор светится, от резервного питания транзистор закрыт индикатор гаснет. На плате эту доработку легко будет сделать перерезав дорожку от всех коллекторов транзисторов идущую на общий провод БП и впаяв в разрыв дополнительный транзистор.
er2oz
Отправлено: 06.11.2016 19:55  Обновлено: 06.11.2016 19:55
Инженер
Дата регистрации: 07.12.2009
Откуда: г. Запердолинск
Сообщений: 561
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
всё понятно. В свободное время попробую поэкспериментировать.Вам
спасибо
Serge16
Отправлено: 05.05.2017 13:06  Обновлено: 05.05.2017 13:10
Студент
Дата регистрации: 05.05.2017
Откуда:
Сообщений: 4
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Привожу схему гашения не нужного нуля, может кому понадобится
Открыть изображение в новом окне
alexfloka
Отправлено: 05.05.2017 17:52  Обновлено: 05.05.2017 18:03
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Схема гашения не корректная, транзистор кт3102 гася импульс,  через диод будет перегружать вывод 15 микросхемы. Гашение можно сделать как в схеме часов на ИВ-6 .
Открыть изображение в новом окне
Serge16
Отправлено: 05.05.2017 20:05  Обновлено: 05.05.2017 20:21
Студент
Дата регистрации: 05.05.2017
Откуда:
Сообщений: 4
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Я и делал на основе этой схемы, если оставить как на ней то работать не будет(она будет гасить как раз единицу и двойку, а ноль будет гореть), моя же схема работает без проблем(имею ввиду светодиодный вариант)
alexfloka
Отправлено: 05.05.2017 20:43  Обновлено: 05.05.2017 20:43
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Схемы на светодиодах и на ИВ-6 отличаются подключением входа инверсии дешифратора К176ИД3, поэтому у тебя схема и не работала. Если к схеме на ИВ-6 добавить инверсный каскад на транзисторе, то всё будет работать как надо. В твоей схеме, хоть она и работает,  ещё раз обращаю внимание, что транзистор кт3102 закорачивает на общий провод 15й вывод микросхемы, а для неё это не нормальный режим работы, возможен выход из строя.
Serge16
Отправлено: 05.05.2017 20:52  Обновлено: 05.05.2017 20:52
Студент
Дата регистрации: 05.05.2017
Откуда:
Сообщений: 4
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
А можно схему инверсного каскада если не трудно
alexfloka
Отправлено: 05.05.2017 21:38  Обновлено: 05.05.2017 21:38
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Попробуй этот вариант, логика работы узла такая, как в твоей схеме, но микросхема не перегружается. Так как выходы ИЕ18 имеют открытый сток, желательно по выводам 1,2,3,15 подключить резисторы на общий провод, для получения импульсов правильной, прямоугольной формы, без них форма далека от прямоугольной.

Открыть изображение в новом окне
Serge16
Отправлено: 05.05.2017 22:10  Обновлено: 05.05.2017 22:10
Студент
Дата регистрации: 05.05.2017
Откуда:
Сообщений: 4
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Спасибо за схему, но она не работает, никаких изменений, ноль горит, единица и двойка тоже
alexfloka
Отправлено: 05.05.2017 22:27  Обновлено: 05.05.2017 22:27
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Странно, должна работать, надо на досуге попробовать собрать.
lftn
Отправлено: 30.05.2017 8:16  Обновлено: 30.05.2017 8:16
Студент
Дата регистрации: 30.05.2017
Откуда: Свердловская область
Сообщений: 4
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Доброго времени суток.
Собрал часы. Завелись без танцев с бубном. Единственный мой косяк, в матрицу поставил зелёные светодиоды из поднебесной. Яркость очень слабая. Сейчас часы работают от 15 вольт питания. Цифры более-менее видно.
Вопрос собственно вот в чём. Получится ли подать отдельное питание на матрицу?
evildesign
Отправлено: 30.05.2017 9:06  Обновлено: 30.05.2017 9:06
Модератор
Дата регистрации: 26.01.2010
Откуда: Тирасполь
Сообщений: 3322
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Непонятное сообщение. При чем тут матрица? Это не матричные часы. При чем тут светодиоды из поднебесной к яркости их свечения? Попробуйте засветить их отдельно с резистором и убедитесь в нормальной их яркости. Из-за недояркости нужно копать в сторону схемы настройки яркости и транзисторных ключей.
alexfloka
Отправлено: 30.05.2017 10:13  Обновлено: 30.05.2017 10:13
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Какую плату индикаторов сделал, на 4х или 5ти светодиодах в сегменте? Не стоит забывать, что падение напряжения разное у  светодиодов разного цвета свечения. Там, где красные ярко светят, зелёные могут и не светиться.  Для  индикатора с большим  рабочим напряжением  нужны ключи о которых писали выше.

Открыть изображение в новом окне
lftn
Отправлено: 30.05.2017 11:18  Обновлено: 30.05.2017 20:46
Студент
Дата регистрации: 30.05.2017
Откуда: Свердловская область
Сообщений: 4
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Пробовал зажечь светодиоды от 12 вольт, сначала с токоограничивающим резистором, потом напрямую. Светят тускло.
Часы в стадии доработки, поэтому схемы настройки яркости нет.
P.S. Померял напряжение на аккумуляторе, которым пытался зажечь светодиоды, а там около 8 вольт....
lftn
Отправлено: 30.05.2017 11:23  Обновлено: 30.05.2017 11:23
Студент
Дата регистрации: 30.05.2017
Откуда: Свердловская область
Сообщений: 4
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Сделал плату индикаторов на 5-ти светодиодах в сегменте.
alexfloka
Отправлено: 30.05.2017 11:42  Обновлено: 30.05.2017 11:42
Модератор
Дата регистрации: 25.02.2009
Откуда: ПМР Рыбница
Сообщений: 1905
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
В данном случае 2 варианта решения,
1. заменить светодиоды на красные,
2. запитать индикаторы от большего напряжения с переделкой схемы транзисторных ключей.
lftn
Отправлено: 30.05.2017 12:15  Обновлено: 30.05.2017 12:15
Студент
Дата регистрации: 30.05.2017
Откуда: Свердловская область
Сообщений: 4
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Ребят, всем спасибо за отклик. Я сам лошара.
Не поставил перемычку между 12 и 13 точками. В результате коллекторы VT1.....VT4 висели в воздухе.
Сейчас светят как прожектор.
evildesign
Отправлено: 30.05.2017 21:02  Обновлено: 30.05.2017 21:02
Модератор
Дата регистрации: 26.01.2010
Откуда: Тирасполь
Сообщений: 3322
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Вот и замечательно. Радует что много радиолюбителей собирают качественные конструкции с нашего сайта.
slavik
Отправлено: 01.06.2017 21:10  Обновлено: 01.06.2017 21:10
Сотрудник
Дата регистрации: 05.09.2009
Откуда: Днестровск
Сообщений: 32
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Всем привет. Вот и у меня дошли ручонки до этого девайса. Работают отлично. Спасибо автору и модераторам сайта"Радиохобби". Но есть небольшой вопросик. Можно ли фоторезистор в блоке фотореле заменить чем-нибудь более дешёвым вариантом (например, старым советским фотодиодом ФД 263) так как цена на требуемый фоторезистор в одной из специализированных по продаже радиодеталей фирм уж больно кусачая. Спасибо.
evildesign
Отправлено: 01.06.2017 21:41  Обновлено: 01.06.2017 21:41
Модератор
Дата регистрации: 26.01.2010
Откуда: Тирасполь
Сообщений: 3322
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Можно попробовать его включить вместо R1 катодом вверх. R3 придется увеличить до 1 МОм.
slavik
Отправлено: 02.06.2017 15:21  Обновлено: 02.06.2017 15:21
Сотрудник
Дата регистрации: 05.09.2009
Откуда: Днестровск
Сообщений: 32
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Спасибо. Попробую.
Alvolk
Отправлено: 04.07.2017 19:20  Обновлено: 04.07.2017 19:20
Школьник
Дата регистрации: 04.07.2017
Откуда:
Сообщений: 1
 Электронные часы на микросхемах 176 серии и индикаторе из 142 светодиодов
Здравствуйте. СМД компоненты на плате дублируют дип компоненты или пайка СМД деталей необходима для работы часов?

Разное

Проводите пайку только при выключенном телевизоре.

Интересно

Семь раз отмерь, один раз отрежь. И не перепутай!

Похожие новости
