Нда... Спектрума у тебя явно небыло... Ну кто так клавиши разводит...
Отправлено: 16.10 7:12
|
|
|
Re: Симулятор схем SimulIDE |
||
|---|---|---|
|
Технический Директор

Зарегистрирован:
08.02.2009 21:08 Из: Днестровск
Сообщений:
2602
|
Цитата:
Гениально! Раньше надо было сказать. Спасибо за идею!
Отправлено: 16.10 17:01
|
|
|
Re: Симулятор схем SimulIDE |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
08.02.2009 21:08 Из: Днестровск
Сообщений:
2602
|

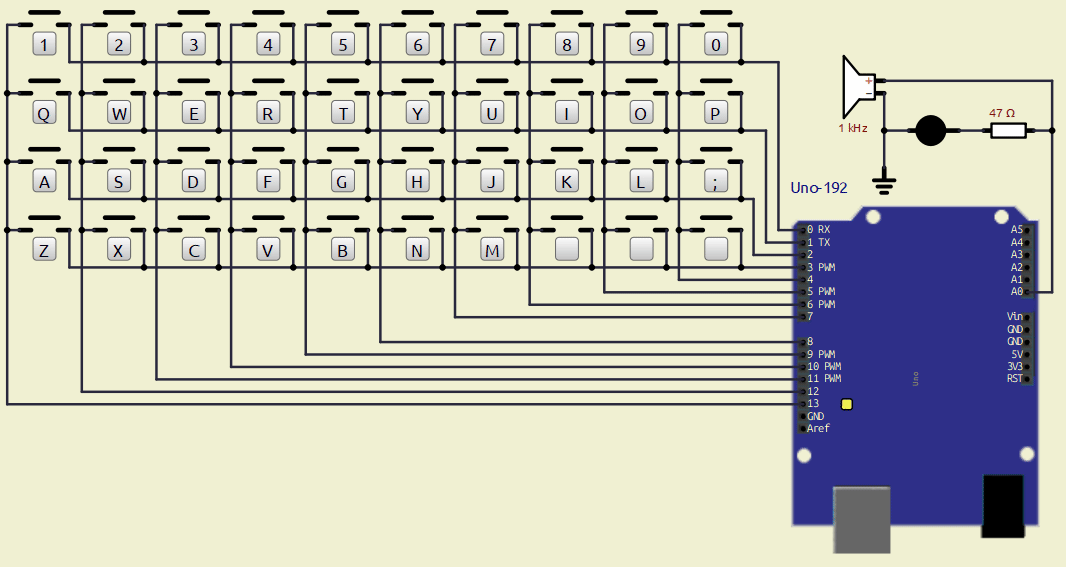

Кодер азбуки Морзе на Arduino для матричной клавиатуры.
Нет диодов и дисплея, как в предыдущих проектах. Передаваемый код Морзе контролируется BUZZER-ом или светодиодом. В 45 строчке скетча продолжительность точки 50 мс. Такая величина выбрана для симулятора. Её нужно заменить на предпочитаемую. Например при скорости 12 слов в минуту, стандартная единица времени (длительность точки) составляет около 0,132 секунды или 132 мс. Оставшиеся 4 свободные кнопки на усмотрение, например: "общий вызов", "свой позывной", "73", "5/9" или задействовать переменную на изменение скорости слов в минуту. Прикреплённый файл:  simulide_Pxv0eirzAI.gif (95.79 KB)  Coder Morze v1.2.zip Размер: 255.02 KB; Просмотры: 4
Отправлено: Вчера 1:18
|
|
|
Re: Симулятор схем SimulIDE |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
08.02.2009 21:08 Из: Днестровск
Сообщений:
2602
|
Продолжение развития проекта кодера азбуки Морзе на Arduino.
Новое: - добавлена кнопка ";" (справа от буквы L) - изменение скорости слов в минуту с шагом 6. Всего 11 положений по возрастанию, затем сначала. По умолчанию положение 1 - это 12 слов в минуту, потом 2 соответственно 18, 3 - 24, 4 - 30, 5 - 36, 6 - 42, 7 - 48, 8 - 54, 9 - 60, 10 - 66, 11 - 72 слов в минуту. На анимации представлено как меняется скорость передачи буквы "S". Прикреплённый файл: simulide_iwk84jOug9.gif (113.19 KB) Coder Morze v1.3.zip Размер: 259.16 KB; Просмотры: 2
Отправлено: Вчера 11:16
|
|
|
Re: Симулятор схем SimulIDE |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
08.02.2009 21:08 Из: Днестровск
Сообщений:
2602
|

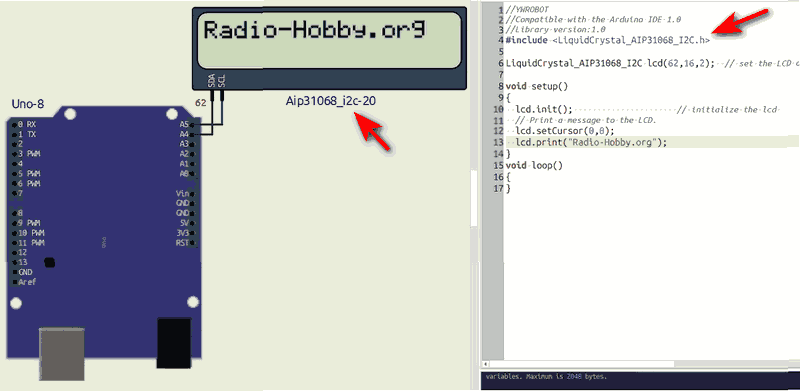

Если, какая либо рабочая библиотека из FLProg или установленная вручную в Arduino IDE (которая из состава FLProg), но в SimulIDE в скетче конфликтует (вызывает ошибку), то в настройках компилятора SimulIDE путь для Custom Library Path указываем:
C:/Program Files (x86)/FLProg/ideV8/portable/sketchbook/libraries/ У меня таким образом решилась проблема с выводом информации на LCD дисплей Aip31068_i2c по I2C. Прикреплённый файл: Aip31068_i2c.gif (20.10 KB)
Отправлено: Вчера 21:41
|
|
|
Re: Симулятор схем SimulIDE |
||
|---|---|---|
|
Технический Директор
Зарегистрирован:
08.02.2009 21:08 Из: Днестровск
Сообщений:
2602
|

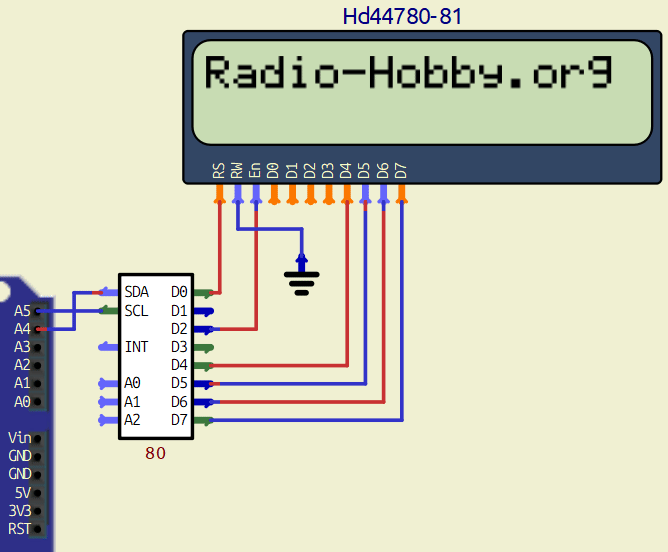

Чтобы в SimulIDE подключить LCD дисплей HD44780 по двухпроводной линии I2C (последовательная синхронная шина связи), нужно среди компонентов во вкладке "Логика" выбрать "Конвертер I2C в Параллель" и у него подключить SDA к пину A5, SCL к A4 Arduino.
Контакты дисплея HD44780 подключить к конвертеру: RS к D0, RW к заземлению, En к D2, D4 - D7, соответственно к D4 - D7. В свойствах конвертера подсмотреть порт, он у него 80 и такой же порт указать в скетче:
LiquidCrystal_I2C _lcd1(80, 16, 2);
P.S.: FLProg выдаёт строку скетча с 80 портом в таком виде:
LiquidCrystal_I2C _lcd1(0x80, 16, 2);
Так конвертер не заработает, нужно указать просто 80, а не 0x80. Прикреплённый файл: simulide_AK1ydO4HeM.gif (91.49 KB)
Отправлено: Вчера 22:56
