Логический пробник

Написал MACTEP в 05.09.2008 13:10:00 (20477 прочтений)

Руководствуясь этой статьей, вы сможете собрать собственный логический пробник, с помощью которого можно легко находить ошибки или просто анализировать работу цифровых устройств. Пускай по компактности и удобству он будет уступать промышленному, зато пользоваться таким гораздо приятнее.











Логический пробник своими руками

Для данного проекта нам понадобятся компоненты, показанные на фотографии ниже.

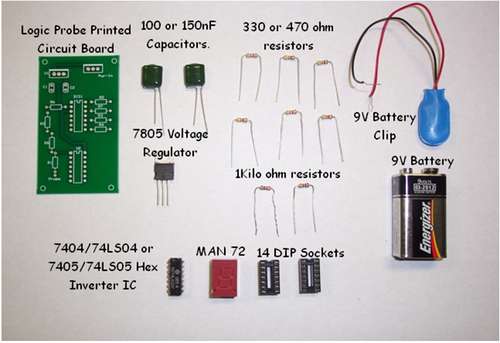

Для данного проекта нам понадобятся компоненты

MAN72 - 7-сегментный СИД индикатор, подходящий для установки в гнездо микросхем DIP14.

Ниже приведена схема устройства.

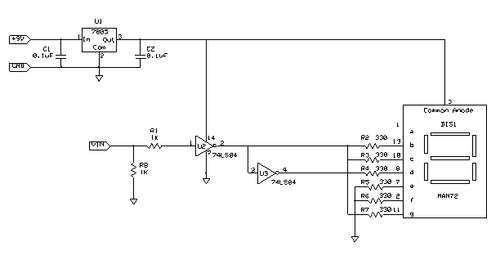

Cхема устройства

Вначале устанавливаем резисторы.

Вначале устанавливаем резисторы

Следующий шаг - установка конденсатор.

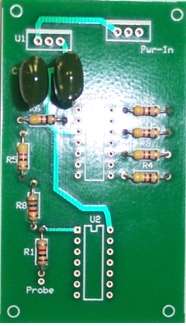

Следующий шаг - установка конденсатор

И наконец, устанавливаем все остальные компоненты.

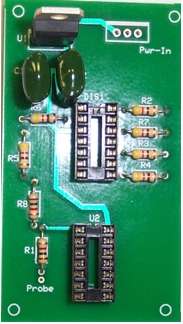

И наконец, устанавливаем все остальные компоненты

Подключаем элемент питания (в данном случае - 9 В, типоразмер «Крона». Если все работает, то на индикаторе должна отобразиться буква «L». Выводы логического пробника (два - красный и черный) подключаются к отверстию "Probe" на печатной плате и к отверстию справа от питания (их всего три - два первых для питания).

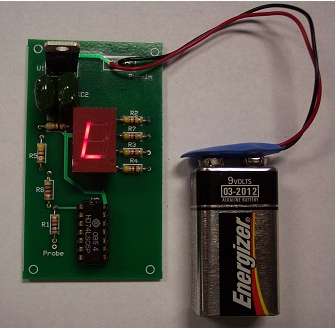

Если все работает, то на индикаторе должна отобразиться буква «L»

15

Теги: Пробник
Комментарии принадлежат их авторам. Мы не несем ответственности за их содержание.
Отправитель Нити
zaregan
Отправлено: 13.06.2010 23:54  Обновлено: 14.06.2010 0:14
Младший сотрудник
Дата регистрации: 12.06.2010
Откуда: Санкт-Петербург
Сообщений: 24
 Логический пробник
Вот эта модель более функциональна
http://radiokot.ru/circuit/digital/measure/12/
И работоспособна-проверено...
http://narod.ru/disk/21826987000/IMG_0491.JPG.html
http://narod.ru/disk/21827051000/IMG_0492.JPG.html
MACTEP
Отправлено: 14.06.2010 0:17  Обновлено: 14.06.2010 0:18
Администратор
Дата регистрации: 07.08.2008
Откуда: Тирасполь
Сообщений: 6468
 Логический пробник
И? Ты здесь для того, чтобы подыскивать более функциональные схемы?

Не надоело править свой текст? уже около 10 правок...
А другого места для картинок нету? Мне неохота вводить код для каждой картинки
dimas5552
Отправлено: 17.08.2012 17:48  Обновлено: 17.08.2012 17:52
Практикант
Дата регистрации: 23.07.2012
Откуда:
Сообщений: 14
 Логический пробник
А где написано что им вообще пробуют?
MACTEP
Отправлено: 17.08.2012 17:50  Обновлено: 17.08.2012 17:50
Администратор
Дата регистрации: 07.08.2008
Откуда: Тирасполь
Сообщений: 6468
 Логический пробник
Им проверяют логические уровни
dimas5552
Отправлено: 17.08.2012 17:55  Обновлено: 17.08.2012 17:55
Практикант
Дата регистрации: 23.07.2012
Откуда:
Сообщений: 14
 Логический пробник
Как я понял из схемы он всего два уровня показывает - один и ноль... По моему даже простой светодиод с этой целью справится отлично))) Кроме того не кажется ли вам дико применять габаритный амперный стабилизатор для питания одной!!! светодиодной матрицы???
MACTEP
Отправлено: 17.08.2012 17:59  Обновлено: 17.08.2012 17:59
Администратор
Дата регистрации: 07.08.2008
Откуда: Тирасполь
Сообщений: 6468
 Логический пробник
Вы хотите предложить свой вариант?
dimas5552
Отправлено: 17.08.2012 18:19  Обновлено: 17.08.2012 18:19
Практикант
Дата регистрации: 23.07.2012
Откуда:
Сообщений: 14
 Логический пробник
А тут и предлагать то собственно нечего...
Открыть изображение в новом окне
MACTEP
Отправлено: 17.08.2012 18:20  Обновлено: 17.08.2012 18:20
Администратор
Дата регистрации: 07.08.2008
Откуда: Тирасполь
Сообщений: 6468
 Логический пробник
А может проще тестером пнуть в нужное место?
dimas5552
Отправлено: 17.08.2012 18:24  Обновлено: 17.08.2012 18:24
Практикант
Дата регистрации: 23.07.2012
Откуда:
Сообщений: 14
 Логический пробник
Ну это кому как нравится - кто пинать любит а я больше придерживаюсь бережного отношения)))
MACTEP
Отправлено: 17.08.2012 18:25  Обновлено: 17.08.2012 18:25
Администратор
Дата регистрации: 07.08.2008
Откуда: Тирасполь
Сообщений: 6468
 Логический пробник
А вы не думали о том, что некоторые исследуемые уровни просто просадятся при проверке вашим пробником?
dimas5552
Отправлено: 17.08.2012 18:30  Обновлено: 17.08.2012 18:30
Практикант
Дата регистрации: 23.07.2012
Откуда:
Сообщений: 14
 Логический пробник
Вообще с этой целью замечательно справляется вольтметр...
MACTEP
Отправлено: 17.08.2012 18:31  Обновлено: 17.08.2012 18:31
Администратор
Дата регистрации: 07.08.2008
Откуда: Тирасполь
Сообщений: 6468
 Логический пробник
Тогда к чему ваш этот троллинг? Вольтметр в руки и дерзать!!!
dimas5552
Отправлено: 17.08.2012 18:50  Обновлено: 17.08.2012 18:51
Практикант
Дата регистрации: 23.07.2012
Откуда:
Сообщений: 14
 Логический пробник
Это не троллинг, это критика, а критика есть хорошо! Объясню почему: Напряжение логической единицы примерно начинается с 1,5 вольта, ниже - это логический ноль. Применять светодиодную матрицу для индикации двух состояний нерационально, с этим вполне справится и обычный светодиод а если уж использовать данное схемотехническое решение на матрице то тогда нужно сделать индикацию хотя бы трех режимов:
1. Щупы не подключены (напряжение на входе 0) - индикация как "L";
2. Логический ноль (напряжение на входе не более 1,5 вольт) - индикация как "0"
3. Логическая единица (напряжение на входе более 1,5 вольт) - индикация как "1"


Кроме того очень бы даже не помешала бы поставить звуковой зуммер на лог. единицу и добавить режим прозвонки - очень часто нужен!
MACTEP
Отправлено: 17.08.2012 18:55  Обновлено: 17.08.2012 18:56
Администратор
Дата регистрации: 07.08.2008
Откуда: Тирасполь
Сообщений: 6468
 Логический пробник
Тогда жду от вас готового решения. Только не взятого с других источников, а вашего.
И чтоб вход не нагружал, и чтоб три уровня показывал, и зуммер поставьте.
Вот тогда и продолжим разговор.

А критиков у нас и своих хватает...
dimas5552
Отправлено: 17.08.2012 19:04  Обновлено: 17.08.2012 19:04
Практикант
Дата регистрации: 23.07.2012
Откуда:
Сообщений: 14
 Логический пробник
Мне такой девайс не нужен а разрабатывать схему ради "спортивного интереса" как то лень))) Да и там разрабатывать то нечего - поставить один инвертор и два делителя напряжения на порог до и после 1,5 вольта...
MACTEP
Отправлено: 17.08.2012 19:06  Обновлено: 17.08.2012 19:06
Администратор
Дата регистрации: 07.08.2008
Откуда: Тирасполь
Сообщений: 6468
 Логический пробник
Тогда повторюсь, к чему ваш троллинг? Критиков мы не нанимали, идите ищите себе подходящие схемы, а за эту забудьте.
