К142ЕН1, КР142ЕН1, К142ЕН2, КР142ЕН2
К142ЕН1А, К142ЕН1Б, К142ЕН1В, К142ЕН1Г,
КР142ЕН1А, КР142ЕН1Б, КР142ЕН1В, КР142ЕН1Г,
К142ЕН2А, К142ЕН2Б, К142ЕН2В, К142ЕН2Г,
КР142ЕН2А, КР142ЕН2Б, КР142ЕН2В, КР142ЕН2Г.
Микросхемы представляют собой регулируемые стабилизаторы напряжения. Микросхемы К142ЕН1А -

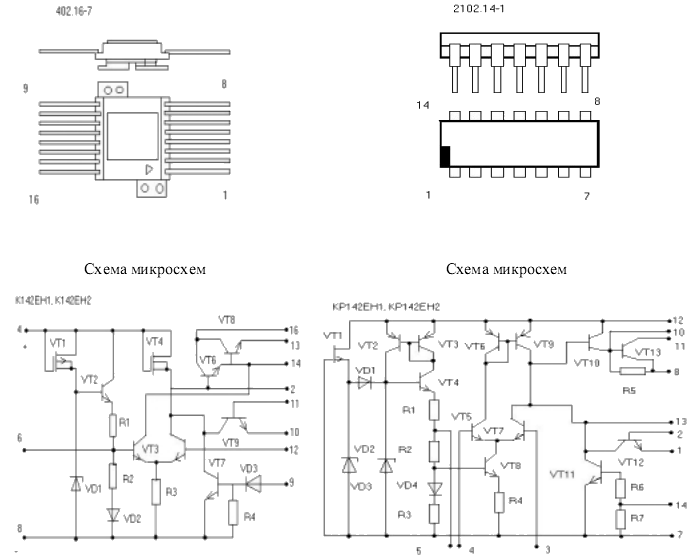

К142ЕН1Г, К142ЕН2А - К142ЕН2Г имеют корпуса типов 402.16-7 и 4112.16-15; КР142ЕН1А -
КР142ЕН1Г, КР142ЕН2А - КР142ЕН2Г - типа 2102.14-1. Микросхемы в корпусах 402.16-7, 4112.16-15
предназначены только для эксперементальных работ, в корпусах 2102.14-1 - для применения в серийной
аппаратуре. Обозначение типов микросхем в корпусе 2102.14-1 приводится на корпусе; на микросхемы
в корпусе 402.16-7 находится сокращенное обозначение: К142ЕН1А - КЕН1А, К142ЕН1Б - КЕН1Б,
К142ЕН1В - КЕН1В, К142ЕН1Г - КЕН1Г, К142ЕН2А - КЕН2А, К142ЕН2Б - КЕН2Б, К142ЕН2В -
КЕН2В, К142ЕН2Г - КЕН2Г. На микросхемы в корпусе 4112.16-15 наносится цифровой двухзначный
код с буквой "К": К142ЕН1А - К06, К142ЕН1Б - К07, К142ЕН1В - К27, К142ЕН1Г - К28, К142ЕН2А -
К08, К142ЕН2Б - К09, К142ЕН2В - К29, К142ЕН2Г - К30. Масса микросхем в корпусах 402.16-7 и
4112.16-15 не более 1,4г, в корпусе 2102.14-1 не более 1,2 г.

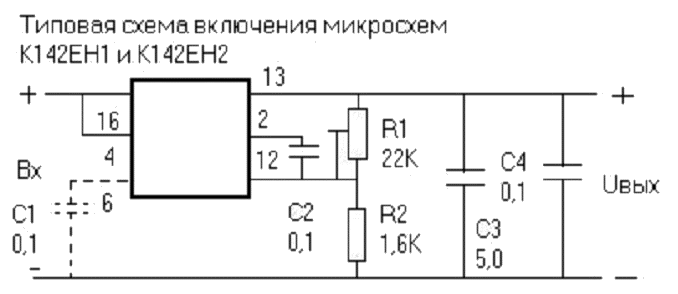

Назначение выводов: в корпусах 402.16-7 и 4112.16-15: 2 - фильтрация, 4 - вход 2, 6 - опорное напряжение, 8 - общий (- Uп), 9 - выключатель, 10 - 11 - защита по току, 12 - регулировка выходов, 13 - выход 1, 14 - выход 2, 16 - вход 1; в корпусе 2102.14-1: 1 - 2 - защита по току, 3 - обратная связь, 4 - вход дифференциального усилителя, 5 - опорное напряжение, 6 - 9 - не используются, 7 - общий (- Uп), 8 - выход 1, 10 - выход 2, 11 - вход 2,12 - вход 1, 13 - коррекция, 14 - выключатель.
| ИНДЕКС | ХАРАКТИРИСТИКА | НОМИНАЛ | ЗНАЧЕНИЕ | Е.И. |
|
Uвых. ном
|
Номинальное выходное напряжение
|
К142ЕН1А К142ЕН1Б К142ЕН1В К142ЕН1Г К142ЕН2А К142ЕН2Б К142ЕН2В К142ЕН2Г |
3...12 3...12 3...12 3...12 3...12 3...12 3...12 3...12 |
В В В В В В В В |
|
Uпд
|
Минимальное падение
|
К142ЕН1А К142ЕН1Б К142ЕН1В К142ЕН1Г К142ЕН2А К142ЕН2Б К142ЕН2В К142ЕН2Г |
3 3 3 3 3 3 3 3 |
В В В В В В В В |
| Iпот | Ток потерь | К142ЕН1А К142ЕН1Б К142ЕН1В К142ЕН1Г К142ЕН2А К142ЕН2Б К142ЕН2В К142ЕН2Г |
4 4 4 4 4 4 4 4 |
мА мА мА мА мА мА мА мА |
| КнU | Коэффициент нестабильности по напряжению |
К142ЕН1А К142ЕН1Б К142ЕН1В К142ЕН1Г К142ЕН2А К142ЕН2Б К142ЕН2В К142ЕН2Г |
0,3 0,1 0,5 0,5 0,3 0,1 0,5 0,5 |
%/В %/В %/В %/В %/В %/В %/В %/В |
| КнI | Коэффициент нестабильности по току |
К142ЕН1А К142ЕН1Б К142ЕН1В К142ЕН1Г К142ЕН2А К142ЕН2Б К142ЕН2В К142ЕН2Г |
0,5 0,2 2 1 0,5 0,2 2 1 |
% % % % % % % % |
| ИНДЕКС | ХАРАКТИРИСТИКА | НОМИНАЛ | ЗНАЧЕНИЕ | Е.И. |
| Uвх | Интервал допустимых значений входного напряжения |
К118УН2(ВСЕ) | 9...20 | В |
| Iвых max | Максимальный ток нагрузки | К118УН2(ВСЕ) | 150 | мА |
| Ррас max | Максимальная рассеиваемая мощность |
К142ЕН1 К142ЕН2 |
2,12 0,8 |
Вт Вт |
Примечания:
1. Допускается соединение с общим выводом аппаратуры как положительного, так и
отрицательного выходного напряжения микросхемы: при этом "+" и "-" входного напряжения
(аккумулятора, выпрямителя, фильтра и т. п.) должны быть изолированы от общего вывода аппаратуры.
2. Разрешается производить монтаж микросхемы 2 раза, демонтаж 1 раз.
3. При эксплуатации минимальный ток делителя 1,5 мА.
4. Разрешается использовать микросхемы К142ЕН1А - К142ЕН1Г, при Uвх.min = 5,5, в схеме с
дополнительным источником питающего напряжения, превышающим 9 В. Разрешается использовать
микросхемы К142ЕН2А - К142ЕН2Г при Uвх.min = 9 В; при этом электрические параметры остаются в
пределах, указанных для диапазона Uвых = 12...30 В.
