Линейный светодиодный индикатор на LM324 (почти аналог микрухи LM3914)
Эта схема использует два счетверенных усилителя, чтобы сформировать восемь уровней звуковой индикации. Операционные усилители, используемые в этой схеме - LM324. Это довольно популярная ИМС и найти ее в магазинах радиодеталей не составит труда.
Audio VU Meter
Description:
This circuit uses two quad op-amps to form an eight LED audio level meter. The op-amp used in this particular circuit is the LM324. It is a popular IC and should be available from many parts stores.
Circuit Notes
The 1K resistors in the circuit are essential so that the LED's turn on at different audio levels. There is no reason why you can't change these resistors, although anything above 5K may cause some of the LED's to never switch on. This circuit is easily expandable with more op-amps, and is not limited to use with the LM324. Pretty much any op-amp will work as long as you look up the pinouts and make sure everything is properly connected.
The 33K resistor on the schematic is to keep the signal input to the circuit at a low level. It is unlikely you will find a 33K resistor, so the closest you can get should do. The value of this resistor may need to be changed, so it is best you breadboard this circuit before actually constructing it on PCB. The circuit in it's current form will accept line level inputs from sources such as the aux out on a Hi-Fi, all though could be easily modified to accept speaker inputs.
The audio + is connected to the main positive rail, while the audio - is used for signal input. The 50k pot can be used to vary the sensitivity of the circuit.
P.S: извиняюсь ,что нет перевода ,но даже начинающий радиолюбитель легко разберётся что к чему .
Сегодня собрал заново, но только на 3-х микросхемах (итого 12 ОУ). Симптомы те же самые.
Что неправильно?
он тебе реально так нужен?
Помогите!

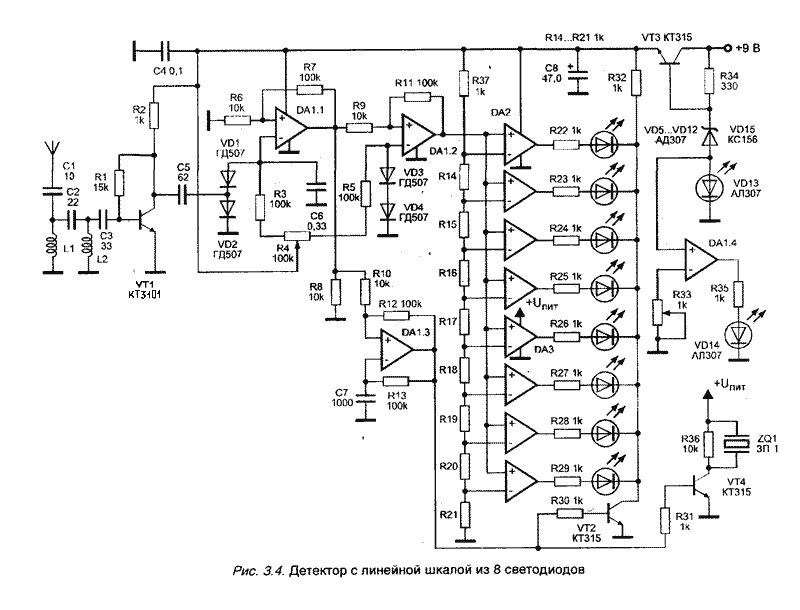

Это тебе мало поможет, но взять за идею можно...
ну тогда у тебя вообще не будет спектроанализации
Почему? Хотя это не важно, на транзисторах паять светодиодные индикаторы в таком количестве - психоз.
Больше я никаких вариантов не нашёл.
Кто-нибудь может сказать как эту довести до ума?
В даташите вроде у этого ОУ довольно широкий диапазон питания от 3 до 32В?
Или может питание для них надо стабилизированное?
А еще проще это все собрать на элементе LM324, оставив для индикатора только 7, проще будет рисовать шкалу, будет центр))))) Примерно как здесь собран разделитель частотный... http://radio-hobby.org/modules/news/article.php?storyid=647
ЗЫ: сегодня купил ещё UAA180, посмотрим что на ней получится.
если будет работать напиши
Проанализируем схему:
Элементы микросхемы собраны как компараторы. На плюсовом входе собран делитель напряжения, настроенный примерно на половину от напряжения питания со ступенчатым повышением на каждом элементе. На минусовом входе так же собран делитель, но все входы соединены вместе. Резистор 33к соединяется через динамик к плюсу. подстроечником настраиваем схему, чтобы без музыки не горел ни один светодиод, но первый чтоб был на грани зажигания.
Далее, сигнал с динамика изменяет напряжение делителя, и светодиоды начинают зажигаться в зависимости от силы сигнала.
При подключенном динамике, светодиоды должны плавно загораться при настройке переменным резистором
Да, последний светодиод загорится при напряжении на динамике 4 В, или при мощности 4 Вт (Rнагр = 4 Ома)
Могу предложить такой вариант подключения:
R (33к) подключаем к плюсу, сигнал подаем к минусовым входам элементов микросхем через конденсатор.
Переключил в твоем профиле.
Или хотябы на форуме. Но здесь обсуждается только данная статья.
Сайт дествительно ваш? Не верю что вы владелец mylivepage.ru ))
А где статья то?
Да и название скорее всего он от балды написал. Гугль упорно ничего не находит по подобному запросу (Ну, кроме этих комментов...)
Чувствительность более чем достаточная для линейного выхода малогабаритного DVD-плеера. Минимум деталей, простейшая настройка, некритичность к питанию, экономичность. Подробности в datasheet, вот рисунок из него с типовым включением.
Если интересно, могу выложить мой рисунок печатной платы в lay (не понял как это можно здесь сделать). Их (рисунки) нетрудно найти, просто мой сделан и проверен мною. Я применил сверхъяркие светодиоды и пришлось ток уменьшить до 2 мА, иначе резало глаз и в темноте освещалась комната.
Повторяю, в моей конструкции пикового индикатора стереосигнала на двух микросхемах и сверхъярких светодиодах, меня всё устраивает.
Если кому-то не нравится, это дело его вкуса и поставленных задач.
Правильно, на все светодиоды один резистор, вот и меняется яркость. Включи каждому диоду свой резистор и радуйся.
