Основы использования

Установка SimulIDE:

Чтобы установить SimulIDE, просто скачайте версию, совместимую с вашей операционной системой.

Распакуйте содержимое загруженного архива (.zip или .tar.gz).
Папка “SimulIDE_x.x.x” содержит всё необходимое для запуска программы.

Вы можете скопировать эту папку в любое удобное место, сохранив внутреннюю структуру без изменений.
Не перемещайте, не редактируйте и не удаляйте файлы, если точно не знаете, что делаете.

Чтобы запустить это приложение:

Исполняемый файл находится в папке SimulIDE_x.x.x, просто дважды щелкните по нему или запустите из терминала, если хотите увидеть сообщения о выполнении SimulIDE.
Ничего дополнительно устанавливать не требуется.

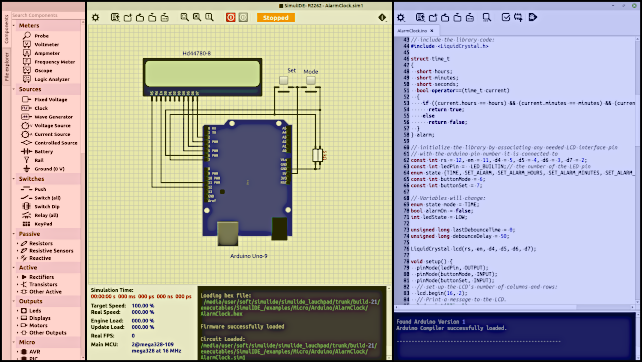

Графический пользовательский интерфейс

GUI разделен на 3 основные панели.
Все панели можно изменять в размере и сворачивать.

Левая панель:

В левой панели вы найдете 2 вкладки:

• Список компонентов для выбора компонентов и добавления их в схему.
• Проводник файлов для просмотра вашей файловой системы и открытия файлов в схеме или редакторе.

Центральная панель:

Здесь происходят основные действия: здесь находится схема, кнопки включения/выключения питания, настройки и информация о симуляции.

Основные разделы:

• Панель инструментов схемы вверху с действиями и информацией о симуляции.
• Рабочее поле схемы в центре, где вы создаете и симулируете свои схемы.
• Информационная панель внизу слева с информацией о симуляции.
• Панель сообщений внизу справа, показывающая отладочные сообщения и ошибки.

Правая панель:

В правой панели находятся редактор/компилятор/отладчик.
У нее также есть собственная панель инструментов и панель сообщений.

Это текстовый редактор с базовыми функциями кодирования и отладки, где вы можете писать или редактировать исходный код для поддерживаемых микроконтроллеров.
Также в этом редакторе можно открывать любые типы файлов, включая бинарные.
Например, вы можете открывать и редактировать файлы конфигурации SimulIDE, файлы схем, hex-файлы и т.д.

Создание схем:

Чтобы создать схему, просто выберите компоненты из списка компонентов и перетащите их на рабочее поле схемы.
Затем щелкните на пин, чтобы начать провод, и щелкните на другой пин, чтобы завершить провод.

Вы можете увеличивать/уменьшать масштаб с помощью колеса мыши и перемещаться по полотну, удерживая левую кнопку.
Щелкните правой кнопкой мыши на полотне, чтобы открыть контекстное меню схемы.

Симуляция схем:

После завершения создания схемы нажмите кнопку питания на панели инструментов, чтобы начать или остановить симуляцию.
Вы можете приостановить симуляцию с помощью кнопки паузы:
