Оглавление

Светодиоды

Светодиод

Настраиваемый светодиод.

Мигает при превышении максимального тока.

Свойства: (значения по умолчанию)

Основные:
  • Цвет: (желтый)
    Цвет светодиода.
  • Заземленный (нет)
    Если да, то катод подключается к внутренней земле и убирается вывод катода светодиода.
    Все провода, подключенные к катоду, будут удалены.

Электрические:
  • Прямое напряжение: (2,4 В)
    Падение напряжения при прямом смещении.
  • Максимальный ток: (30 мА)
    Максимальный ток светодиода (будет мигать при превышении).
    При этом токе достигается максимальная яркость.
  • Сопротивление: (0,6 Ом)
    Последовательное сопротивление. Можно использовать вместо ограничительного резистора. Это упростит схему.

RGB светодиод

Настраиваемый RGB светодиод.

Мигает при превышении максимального тока.
Контакты окрашены в соответствии с каналом.

Свойства: (значения по умолчанию)

Общий катод: (да)
Определяет, является ли этот светодиод с общим катодом или с общим анодом.

Красный:
  • Падение напряжения: (2,4 В)
    Падение напряжения на красном канале при прямом смещении.
  • Максимальный ток: (30 мА)
    Максимальный ток на красном канале (при превышении значения будет мигать).
    При этом токе достигается максимальная яркость.
  • Сопротивление: (0,6 Ом)
    Последовательное сопротивление для красного канала.

Зеленый:
  • Падение напряжения: (3,5 В)
    Падение напряжения на зеленом канале при прямом смещении.
  • Максимальный ток: (30 мА)
    Максимальный ток для зеленого канала (при превышении значения он будет мигать).
    При этом токе достигается максимальная яркость.
  • Сопротивление: (0,6 Ом)
    Последовательное сопротивление для зеленого канала.

Синий:
  • Падение напряжения: (3,5 В)
    Падение напряжения на синем канале при прямом смещении.
  • Максимальный ток: (30 мА)
    Максимальный ток на синем канале (при превышении значения индикатор будет мигать).
    При этом токе достигается максимальная яркость.
  • Сопротивление: (0,6 Ом)
    Последовательное сопротивление для синего канала.

Светодиодная панель

Линейная светодиодная шкала (панель).

Отдельные светодиоды мигают при превышении максимального тока.

Свойства: (значения по умолчанию)


Основные:
  • Цвет: (желтый)
    Цвет светодиода.
  • Размер: (8 светодиодов)
    Количество светодиодов в шкале.
  • Заземленный (нет)
    Если да, то катод подключается к внутренней земле и убирается вывод катода светодиода.
    Все провода, подключенные к катоду, будут удалены.

Электрические:
  • Падение напряжения: (2,4 В)
    Падение напряжения при прямом смещении.
  • Максимальный ток: (30 мА)
    Максимальный ток (при превышении будет мигать).
    При этом токе достигается максимальная яркость.
  • Сопротивление: (0,6 Ом)
    Последовательное сопротивление. Можно использовать вместо ограничительного резистора. Это упростит схему.

7-сегментный индикатор

Настраиваемый семисегментный дисплей.

Отдельные светодиоды мигают при превышении максимального тока.

Свойства: (значения по умолчанию)


Основные:
  • Цвет: (желтый)
    Цвет светодиода.
  • Количество разрядов: (8 светодиодов)
    Количество разрядов индикатора.
  • Вертикальные выводы: (нет)
    Если да, то все контакты будут расположены в верхней и нижней частях дисплея.
Электрические:
  • Общий катод: (да)
    Определяет, общий ли это катод (Да) или общий анод (Нет).
  • Падение напряжения: (2,4 В)
    Падение напряжения при прямом смещении.
  • Макс. ток: (20 мА)
    Максимальный ток (при превышении будет мигать индикатор).
    При этом токе достигается максимальная яркость.
  • Сопротивление: (1 Ом)
    Последовательное сопротивление каждого сегмента.

Светодиодная матрица

Настраиваемый светодиодный матричный дисплей.

Отдельные светодиоды мигают при превышении максимального тока.

Свойства: (значения по умолчанию)


Основные:
  • Цвет: (желтый)
    Цвет светодиода.
  • Строки: (8 светодиодов)
    Количество строк в матрице.
  • Столбцы: (8 светодиодов)
    Количество столбцов в матрице.
  • Вертикальные выводы: (нет)
    Если да, то все контакты будут расположены в верхней и нижней частях дисплея.
Электрические:
  • Падение напряжения: (2,4 В)
    Падение напряжения при прямом смещении.
  • Максимальный ток: (20 мА)
    Максимальный ток (при превышении будет мигать).
    При этом токе достигается максимальная яркость.
  • Сопротивление: (0,6 Ом)
    Последовательное сопротивление. Можно использовать вместо ограничительного резистора. Это упростит схему.

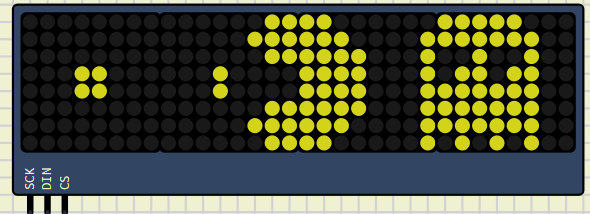

Max72xx Led матрица

Светодиодная матрица Max72xx.

Свойства: (значения по умолчанию)


  • Цвет: (Жёлтый)
    Цвет светодиодов.
  • Размер: (4 секции 8x8 светодиодов)
    Количество секций 8x8 светодиодов.

WS2812 светодиод

Светодиодная строка WS2812.

Свойства: (значения по умолчанию)


  • Строки: (1 светодиод)
    Количество строк.
  • Столбцы: (1 светодиод)
    Количество столбцов.
