Настройки
Откройте главное диалоговое окно настроек на панели инструментов Circuit.
В нём три вкладки:

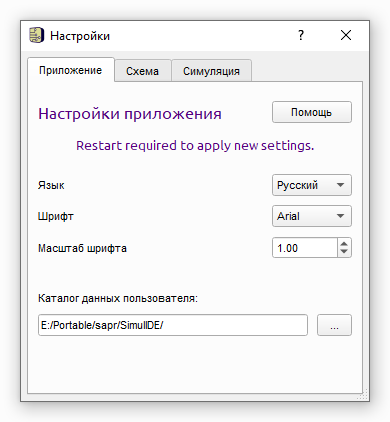

Настройки приложения
Эти настройки требуют перезапуска приложения.
- Язык: выберите язык приложения.
- Шрифт: выберите тип шрифта для графического интерфейса (GUI).
- Масштаб шрифта: масштаб шрифта приложения, например: 0.8 = 80%, 1.5 = 150%.
- Каталог данных пользователя: папка для добавления пользовательских компонентов и конфигурационных файлов.
Настройки схемы
- Показать сетку: показать или скрыть сетку.
- Полосы прокрутки: показать или скрыть полосы прокрутки.
- Анимация: анимировать цвет проводов, цвет и режимы контактов.
- Обновление схемы: количество обновлений/перерисовок схемы в секунду.
- Время авторезервная: сохранять резервную копию схемы при наличии изменений. (0 для отключения)

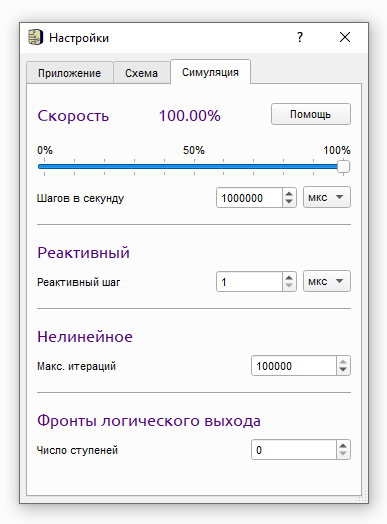

Настройки симуляции
- Скорость %: Целевая скорость симуляции в процентах от реального времени.
- Шагов в секунду: Другой способ задать скорость симуляции.
- Реактивный шаг: Один шаг во время заряда/разряда реактивных компонентов.
Он должен быть достаточно малым для каждого конкретного случая.
Можно задать собственное значение Реактивного шага для отдельных реактивных компонентов. - Макс. итераций: Максимальное количество итераций для нелинейного цикла (0 = без ограничений).
- Число ступеней: Количество ступеней для нарастающих/спадающих фронтов выходных контактов (0 = отключено).
Ресурсы:
- Видео (english): Simulation settings SimulIDE 1.0.0
- Видео (spanish): Configurar simulación SimulIDE 1.0.0
