Оглавление

Дисплеи

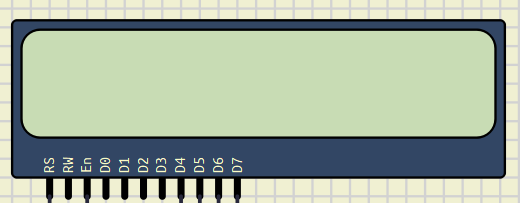

Hd44780

Жидкокристаллический дисплей с матрицей 5x8 точек на базе контроллера Hitachi HD44780 LCD.

Свойства: (значения по умолчанию)

  • Строки: (2 строки)
    Количество строк символов.
  • Столбцы: (16 столбцов)
    Количество символов в строке.

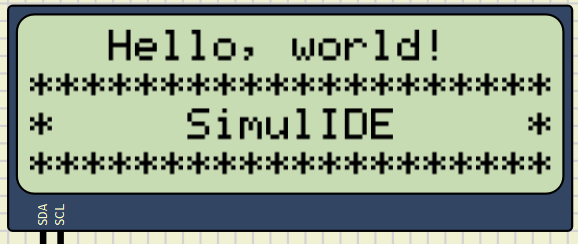

AiP31068

Точечный жидкокристаллический дисплей 5x8 на базе контроллера AiP31068 с интерфейсом I2C.

Свойства: (значения по умолчанию)

  • Строки: (2 строки)
    Количество строк символов.
  • Столбцы: (16 столбцов)
    Количество символов в строке.
  • Адрес I2C: (62)
    Адрес устройства.
  • Частота I2C: (100 кГц)
    Желательно, чтобы она соответствовала частоте ведущего устройства I2C, но в большинстве случаев это не критично.

PCD8544

ЖК-дисплей с матрицей 48x84 пикселей на базе контроллера PCD8544.

PCD8544 подключается к микроконтроллерам через интерфейс последовательной шины.

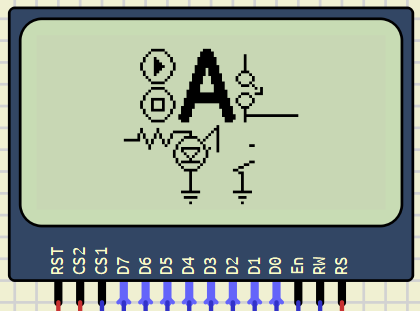

KS0108

Жидкокристаллический графический дисплей с точечной матрицей разрешением 128x64, основанный на ЖК-драйвере KS0108.

Свойства: (значения по умолчанию)

  • CS активный низкий: (нет)
    Установить для вывода CS активный низкий уровень.

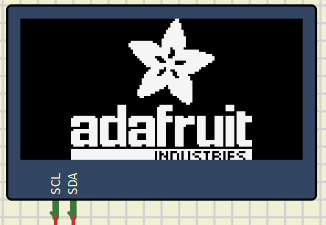

SSD1306

Монохромный графический OLED-дисплей с разрешением 128x64 пикселей.

Свойства: (значения по умолчанию)


Основные:
  • Цвет: (белый)
    Цвет пикселей.
  • Ширина: (128)
    Ширина экрана в пикселях
  • Высота: (64)
    Высота экрана в пикселях
  • Поворот: (да)
    Поворот экрана на 180°.
    В некоторых библиотеках используется поворот экрана, в других - нет.
    С его помощью вы можете удерживать дисплей в том же положении.
I2C:
  • Адрес I2C: (62)
    Адрес устройства.
  • Частота I2C: (100 кГц)
    Лучше, чтобы она была близка к основной частоте I2C, но в большинстве случаев не критична.

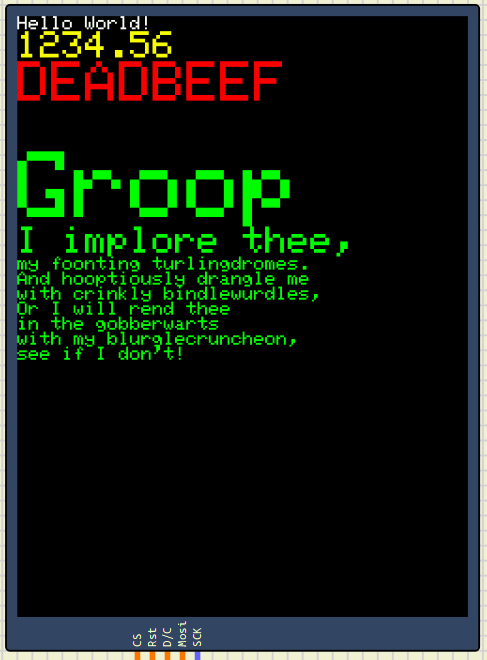

ILI9341

Цветной жидкокристаллический дисплей с разрешением 240х320 пикселей на базе контроллера TFT LCD ILI9341 с интерфейсом SPI.
