Набор для сборки паяльника c регулятором температуры

В набор не входит блок питания, необходимо приобретать отдельно. Для регулятора необходимо применить блок питания 12-24В и ток 3А.

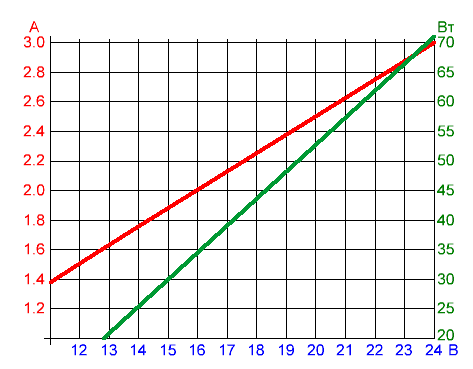

Зависимость тока и мощности от напряжения:


Кроме того можно изменять настройки шага регулировки температуры и производить программную калибровку температуры. Эти параметры можно изменять непосредственно при работе паяльника — режимы Р10 и Р11. Делается это следующим образом — нажимаем на ручку энкодера и удерживаем примерно 2 секунды, попадаем в пункт Р10, кратковременным нажатием изменяем порядок (сотни, десятки, единицы), поворотом ручки изменяем значение, затем опять нажимаем и 2 с. удерживаем ручку энкодера, значение сохраняется, а мы попадаем в пункт Р11 и т.д., последующее 2с. нажатие возвращает в рабочий режим.
Но и это еще не все, если подать питание на контроллер при зажатой ручке энкодера, то можно попасть в более расширенное программное меню. В обсуждении одного из видеообзоров я нашел по нему следующую информацию:
P01 опорное напряжение АЦП 2490 мВ (эталон TL431)
P02 настройка NTC 32 сек
P03 вход ОУ коррекция напряжения смещения (55)
P04 усиления усилителя термопары (270)
P05 коэффициент пропорциональности PID pGain -64
P06 коэффициент интегрирования PID iGain- 2
P07 коэффициент дифференцирования PID dGain-16
P08 автоотключение после 3-50 минут
P09(P99) сброс настоек reset
P10 шаг установки температуры
P11 коэффициент усиления термопары (Калибровка температуры)
