Оглавление

Индикация

С Arduino обычно используют символьные и графические дисплеи: самые популярные — это LCD-дисплеи (символьные 16x2, 20x4, и графические), а также OLED-дисплеи с высокой контрастностью и низким энергопотреблением. Для более сложных задач подходят TFT-дисплеи и даже E-Paper (экраны на основе электронных чернил). Выбор зависит от проекта, но для новичков часто рекомендуют простые и доступные LCD-экраны.

Основные типы дисплеев для Arduino:

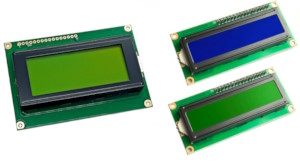

LCD-дисплеи (символьные)

  • Описание: Показывают текст и простую графику. Самые распространенные — на 2 строки (16x2) и 4 строки (20x4) символов.
  • Плюсы: Простота использования, низкая цена, доступность.
  • Применение: Проекты, где нужно отображать данные и простые сообщения.
  • Подключение: Часто используются модули с I2C-интерфейсом для упрощения подключения к Arduino.

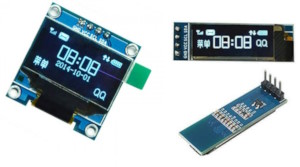

OLED-дисплеи

  • Описание: Каждый пиксель излучает свет самостоятельно, что дает высокую контрастность, насыщенные цвета и широкие углы обзора.
  • Плюсы: Низкое энергопотребление, высокая контрастность, яркие цвета.
  • Применение: Отображение текста, графики, анимации, особенно в портативных устройствах.
  • Варианты: Существуют как монохромные, так и цветные OLED-дисплеи.

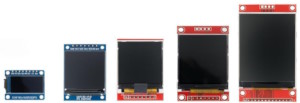

TFT-LCD дисплеи

  • Описание: Полноценные цветные дисплеи, которые позволяют выводить сложную графику и картинки.
  • Плюсы: Высокое разрешение, насыщенные цвета, возможность вывода сложной графики.
  • Применение: Проекты, где нужно отображение полноценных интерфейсов пользователя или мультимедийных данных.

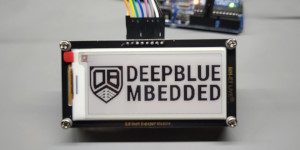

E-Paper (электронные чернила)

  • Описание: Похожи на дисплеи электронных книг, потребляют энергию только при смене изображения.
  • Плюсы: Очень низкое энергопотребление, отлично видны при ярком свете, как обычные чернила на бумаге.
  • Применение: Проекты, где требуется длительное отображение статичной информации без частых обновлений.


На что обратить внимание при выборе:

  • Простота подключения: Обратите внимание на наличие I2C или SPI интерфейсов, которые упрощают работу с дисплеем.
  • Напряжение питания: Убедитесь, что дисплей совместим с 3.3В логикой Arduino или используйте соответствующие переходники для 5В плат.
  • Требования проекта: Символьные LCD идеально для новичков и простых задач, а OLED и TFT — для более продвинутых проектов с графикой.
